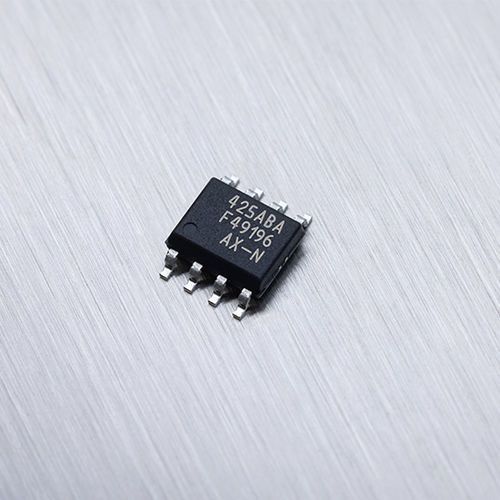

Drehpositionssensor MLX90425

kontaktlosMagnetPulsweitenmodulation

Der MLX90425 ist ein magnetischer Positionssensor, der sich für anspruchsvolle, aber kostenbewusste Automobilanwendungen eignet. Er bietet eine Streufeldfestigkeit von bis zu 5 mT und unterstützt eine 360°-Drehbewegung des Magneten, mit Analog- oder PWM-Ausgang. Top-Merkmale Unterstützte Ausgangsmodi: analog (ratiometrisch) oder PWM (Pulsweitenmodulation) ISO 26262 ASIL B SEooC (Sicherheitselement außerhalb des Kontexts) Programmierbarer Messbereich Beschreibung des Produkts Der MLX90425 ist ein magnetischer Positionssensor, der für den Einsatz in kostensensiblen Automobilanwendungen wie Antriebsstrangaktuatoren, Pedalpositionierung, Kraftstoffstandsanzeigen und Getriebesystemen entwickelt wurde, sich aber auch für industrielle Anwendungen eignet. Die MLX9042x-Geräte verfügen über überlegene Fähigkeiten in Bezug auf funktionale Sicherheit, absolute Maximalwerte (AMR) und elektromagnetische Konformität (EMC). Sie unterstützen außerdem eine Betriebstemperatur von bis zu 160 °C Der MLX90425 ist Pin-zu-Pin-kompatibel mit den vorherigen Generationen der Triaxis®-Positionssensor-ICs Der MLX90425 ist ein monolithischer magnetischer Positionssensor-IC. Er besteht aus einem Triaxis® Hall-Magnet-Front-End, einem Analog-Digital-Signalwandler, einem DSP für die erweiterte Signalverarbeitung und einem programmierbaren Ausgangsstufentreiber. Der MLX90425 ist empfindlich für das differentielle Magnetfeld in der Z-Achse. Dadurch kann der MLX90425 mit dem richtigen Magnetkreis die absolute Position eines rotierenden Magneten in der Achse über oder unter dem Sensor dekodieren (z. B. Drehposition von 0 bis 360 Grad). Dies ermöglicht die Entwicklung von berührungslosen Positionssensoren, die häufig für Automobil- und Industrieanwendungen benötigt werden.
