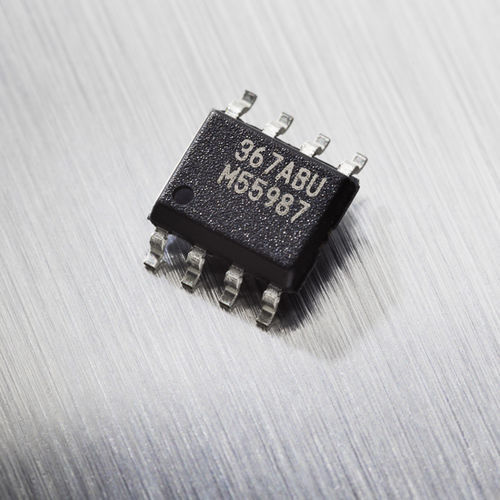

Linearer Positionssensor MLX90367
WinkelDrehberührungslos

linearer Positionssensor
linearer Positionssensor
linearer Positionssensor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
linear, Winkel, Dreh
Kontakt / kontaktlos
berührungslos
Technologie
Magnet, mechanisch
Weitere Eigenschaften
absolut
Versorgungsspannung

Max: 24 V

Min: 0 V

Umgebungstemperatur

Max: 150 °C
(302 °F)

Min: -40 °C
(-40 °F)

Beschreibung

Der MLX90367 ist ein monolithischer Sensor-IC, der auf die orthogonal und parallel zur IC-Oberfläche angelegte Flussdichte reagiert und das SAE J2716/SENT-Protokoll unterstützt. Wichtigste Merkmale Triaxis®-Hall-Technologie On-Chip-Signalverarbeitung für robuste absolute Positionserfassung Einfaches magnetisches Design Beschreibung des Produkts Der MLX90367 ist die Generation II½ des Triaxis®-Positionssensor-ICs mit SAE J2716/SENT-Protokoll. Dank eines IMC auf seiner Oberfläche erfasst der monolithische Baustein berührungslos die drei räumlichen Komponenten (d. h. Bx, By und Bz) der angelegten magnetischen Flussdichte. Dieses einzigartige Messprinzip, das auf einen Positionssensor angewandt wird, führt zu einer beeindruckenden Robustheit des Positionssignals gegenüber mechanischen (Luftspalt, außeraxiale) Toleranzen. Die Drehung dieser horizontalen Komponente wird über einen weiten Bereich (bis zu 360º) erfasst und vom On-Chip-DSP verarbeitet, um letztendlich die absolute Winkelposition des End-of-Shaft-Magneten zu ermitteln. Durch die individuelle Messung der horizontalen und vertikalen Komponenten ist der MLX90367 in der Lage, sowohl einen linearen Hub- (Weg-) Positionssensor als auch einen absoluten Drehpositionssensor mit einem Durchgangswellenmagneten anzusprechen. Aus Sicht der Erfassung und Meldung ist der MLX90367 ein äußerst vielseitiger IC für jede eigenständige Fernpositionssensoranwendung. Die Ausgangsübertragungskennlinie ist vollständig programmierbar (z. B. Offset, Verstärkung, Klemmpegel, Linearität, thermische Drift, Filterung, Bereich...), um durch End-of-Line-Kalibrierung jede spezifische Anforderung zu erfüllen. Das Melexis-Programmiergerät PTC-04 kommuniziert und kalibriert das Gerät ausschließlich über die Anschlussklemmen (Vdd-Vss-Out).

---
