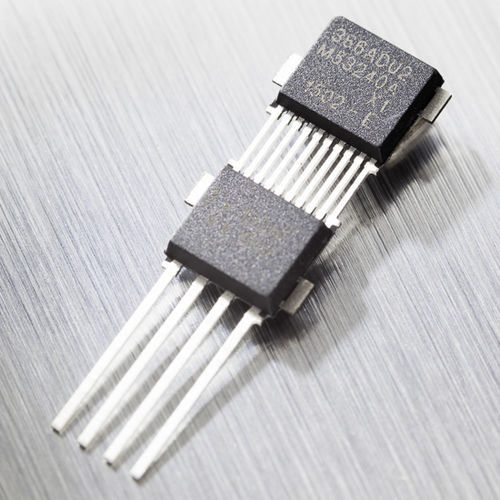

Linearer Positionssensor MLX90366
WinkelDrehberührungslos

linearer Positionssensor
linearer Positionssensor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
linear, Winkel, Dreh
Kontakt / kontaktlos
berührungslos
Technologie
Magnet, mechanisch
Weitere Eigenschaften
absolut, robust, redundant
Versorgungsspannung

Min: 0 V

Max: 24 V

Umgebungstemperatur

Min: -40 °C
(-40 °F)

Max: 150 °C
(302 °F)

Beschreibung

Der MLX90366 ist ein monolithischer Sensor-IC, der auf die orthogonal und parallel zur IC-Oberfläche angelegte Flussdichte reagiert. Top-Merkmale Absoluter Dreh- und Linearpositionssensor-IC Triaxis®-Hall-Technologie Einfaches und robustes magnetisches Design Beschreibung des Produkts Der Triaxis®-IC MLX90366 basiert auf einem Dual Mold Package (DMP), das den Triaxis®-Positionssensor-IC MLX90367 zusammen mit den diskreten Entkopplungskomponenten integriert, die erforderlich sind, um die strengen ESD- und EMV-Anforderungen im Automobilbereich sowie die mechanische Robustheit für die anspruchsvollsten Umgebungen zu erfüllen. Der MLX90366 übernimmt alle Eigenschaften und Merkmale des MLX90367, wie z.B. lineare und rotierende Positionserfassung, SAE-J2716/SENT-Ausgang und ASIL-B. Nach der Verkapselung kann dieser DMP direkt an einen robusten Stecker oder Anschluss geschweißt oder gelötet und anschließend vergossen oder umspritzt werden. Der DMP macht die herkömmliche Leiterplatte einfach überflüssig, während alle Merkmale und Vorteile der berührungslosen Triaxis®-Abtastungstechnologie erhalten bleiben. Erfahren Sie mehr über die Triaxis®-Technologie. Merkmale und Vorteile Absoluter Dreh- und Linearpositionssensor-IC Triaxis®-Hall-Technologie Einfaches und robustes magnetisches Design Programmierbare Übertragungskennlinie (Mehrpunkt - stückweise-linear) SENT-Ausgang (gemäß SAE J2716-2010) 12-Bit-Winkelauflösung 10-Bit thermische Genauigkeit On-Board-Diagnose Überspannungsschutz Unterspannungserkennung 48-Bit-ID-Nummer Option AEC-Q100-qualifiziert Zuverlässige NoPCB-Modul-Integration DMP-4 RoHS-konform Korrektur des thermischen Offsets am Ausgang Programmierbar mit dem PTC-04 und der Tochterkarte PTC-04-DB-90316

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Melexis anzeigen
