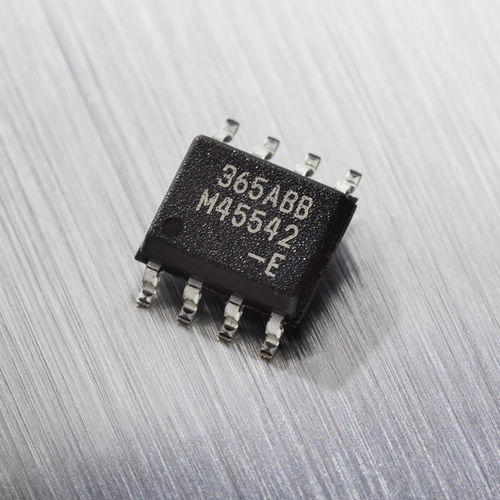

Linearer Positionssensor MLX90365

WinkelDrehberührungslos

Der MLX90365 ist ein monolithischer Sensor-IC, der auf die orthogonal und parallel zur IC-Oberfläche angelegte Flussdichte reagiert. Top Eigenschaften Absoluter Dreh- und Linearpositionssensor-IC Triaxis®-Hall-Technologie Einfaches magnetisches Design Beschreibung des Produkts Der MLX90365 ist die Generation II½ des Triaxis®-Positionssensor-IC. Dank eines IMC auf seiner Oberfläche erfasst der monolithische Baustein berührungslos die drei räumlichen Komponenten (d. h. Bx, By und Bz) der angelegten magnetischen Flussdichte. Dieses einzigartige Messprinzip, das auf einen Positionssensor angewandt wird, führt zu einer beeindruckenden Robustheit des Positionssignals gegenüber mechanischen (Luftspalt, außeraxiale) Toleranzen. Die Drehung dieser horizontalen Komponente wird über einen weiten Bereich (bis zu 360º) erfasst und durch den DSP (Digital Signal Processing) auf dem Chip verarbeitet, um letztendlich die absolute Winkelposition des End-of-Shaft-Magneten zu ermitteln. Alternativ kann der MLX90365 durch die individuelle Messung der horizontalen und vertikalen Komponenten sowohl lineare Hub- (Weg-) Positionssensoren als auch absolute Drehpositionssensoren mit einem Durchgangswellenmagneten ansprechen. Der MLX90365 meldet entweder einen ratiometrischen Analogausgang oder ein Pulsweitenmodulationssignal (PWM). Aus Sicht der Erfassung und Meldung ist der MLX90365 ein äußerst vielseitiges Produkt für jede eigenständige Fernpositionssensoranwendung. Die Übertragungscharakteristik des Ausgangs ist vollständig programmierbar (z. B. Offset, Verstärkung, Klemmpegel, Linearität, thermische Drift, Filterung, Bereich...), um durch End-of-Line-Kalibrierung jede spezifische Anforderung zu erfüllen.
