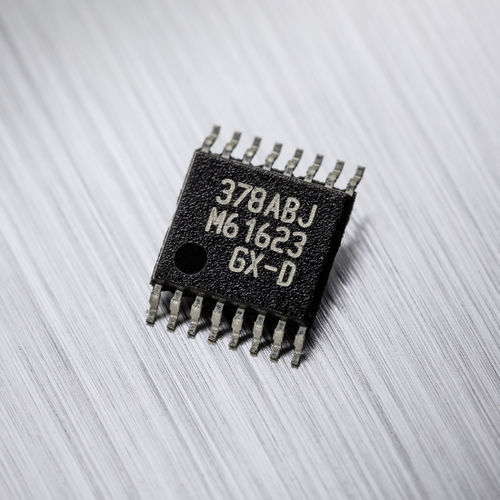

Linearer Positionssensor MLX90378

berührungslosMagnetPWM

Der MLX90378 ist ein monolithischer magnetischer Positionsprozessor-IC, der für 3D-Bewegungsanwendungen (z. B. Joysticks) entwickelt wurde. Top-Eigenschaften ISO26262 ASIL-C Sicherheitselement außerhalb des Kontexts (SEooC) Eingangs-/Gateway-Pin für externe Messung 2-Achsen-Joystick-Messung Beschreibung des Produkts Der MLX90378 ist ein Triaxis®-Positionssensor-IC der dritten Generation. Dank eines integrierten magnetischen Konzentrators (IMC) auf seiner Oberfläche erfasst der monolithische Baustein berührungslos die drei räumlichen Komponenten (d.h. Bx, By und Bz) des angelegten Magnetfelds und ermöglicht so die Bestimmung der 3D- oder Joystick-Bewegung. Der MLX90378 unterstützt sowohl Kugelgelenk- als auch Kardan-Konfigurationen. Die Kugelgelenk-Konfiguration zeichnet sich dadurch aus, dass der Drehpunkt des Magneten über der Sensorebene liegt, während bei der kardanischen Konfiguration beide Achsen in der gleichen Ebene wie der Sensor liegen. Dank der Mehrpunktkalibrierung im Inneren des Sensors können beide Konfigurationen genau gemessen werden. Der MLX90378 wird als ASIL-C SEooC (Safety Element out of Context - ISO 26262) Komponente angeboten. Wenden Sie sich an Melexis, um ein Exemplar des Sicherheitshandbuchs für den MLX90378 zu erhalten, in dem die relevanten Systemintegrationsanforderungen aufgeführt sind. Für Anwendungen, die eine redundante Abtastung erfordern, ist der MLX90378 auch in einem TSSOP-16-Gehäuse mit zwei Chips (vollständig redundant) erhältlich. Die Ausgangsübertragungskennlinie ist vollständig programmierbar und bietet sowohl SENT- als auch duale PWM-Ausgänge. Der SENT-Ausgang unterstützt zwei Winkel (vorwärts/rückwärts und links/rechts) in einem einzigen SENT-Frame oder kann so konfiguriert werden, dass die magnetischen X-, Y- und Z-Signale über schnelles Kanalmultiplexing ausgegeben werden.
