Drehpositionssensor MLX90376
linearkontaktlosMagnet

Drehpositionssensor - MLX90376 - Melexis - linear / kontaktlos / Magnet

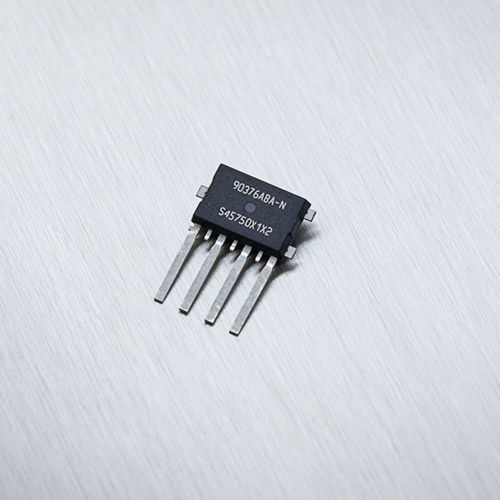

Drehpositionssensor - MLX90376 - Melexis - linear / kontaktlos / Magnet
Drehpositionssensor - MLX90376 - Melexis - linear / kontaktlos / Magnet - Bild - 2
Drehpositionssensor - MLX90376 - Melexis - linear / kontaktlos / Magnet - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
linear, Dreh
Kontakt / kontaktlos
kontaktlos
Technologie
Magnet, PWM
Ausgangssignal
analog, digital, Serie
Anwendung
für Industrieanwendungen
Weitere Eigenschaften
absolut
Versorgungsspannung

Min: 4,5 V

Max: 18 V

Umgebungstemperatur

Min: -40 °C
(-40 °F)

Max: 160 °C
(320 °F)

Beschreibung

Der MLX90376 ist ein absoluter magnetischer Positionssensor-IC, der 360° drehbare Automobilanwendungen mit Streufeldimmunität unterstützt. Er bietet eine PCB-freie Version mit zwei gestapelten Chips und unterstützt die Systemintegration bis zu ASIL D. Wichtigste Merkmale 4 unterstützte Ausgangsmodi (je nach Version) Programmierbare lineare Übertragungskennlinie Robustheit gegen magnetische Streufelder bis zu 5 mT (4 kA/m) gemäß ISO 11452-8. Streufeldfeste Winkelerfassung bis zu 360° Beschreibung des Produkts Der MLX90376 ist ein monolithischer magnetischer Positionssensor-IC. Er besteht aus einem Triaxis®-Hall-Magnet-Front-End, einem Analog-Digital-Signalwandler, einem DSP für erweiterte Signalverarbeitung und einem Treiber für die Ausgangsstufe. SMP-4 (VD), Dual Stacked-Die in Single Mold PCB-less Lösung Der MLX90376 ist empfindlich gegenüber den drei Komponenten der magnetischen Flussdichte, die auf den IC einwirken (d. h. Bx, By und Bz). Dadurch kann der MLX90376 mit dem richtigen Magnetkreis die absolute Position eines beliebigen beweglichen Magneten dekodieren (z. B. Drehposition von 0 bis 360 Grad oder lineare Verschiebung). Dies ermöglicht die Entwicklung von berührungslosen Positionssensoren, die häufig für Automobil- und Industrieanwendungen benötigt werden. Der MLX90376 bietet 4 Ausgangsmodi. Erstens unterstützt der IC (schnelle) SENT- und SPC-Frames, die nach einem Secure Sensor-Format kodiert sind. Der Ausgang liefert erweiterte serielle Nachrichten mit Fehlercodes und benutzerdefinierten Werten. Durch Programmierung kann der MLX90376 auch so konfiguriert werden, dass er einen PWM (Pulsweitenmodulierten) oder einen analogen ratiometrischen Ausgang ausgibt. Mit dem MLX90376 wird eine Dual-Stacked-Die-Version in einem Single-Mold-Package (SMP) eingeführt, eine Lösung ohne Leiterplatte.

---
