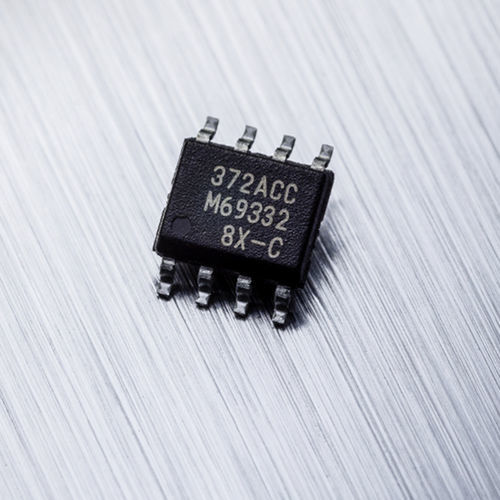

Linearer Positionssensor MLX90372

DrehberührungslosMagnet

Der MLX90372 ist ein monolithischer magnetischer Positionsprozessor-IC. Er besteht aus einem Triaxis® Hall-Magnet-Front-End, einem Analog-Digital-Signalwandler, einem DSP für die erweiterte Signalverarbeitung und einem Treiber für die Ausgangsstufe. Wichtigste Merkmale Robustheit gegen Streufelder bis zu 5mT ISO26262 ASIL-C Sicherheitselement außerhalb des Kontexts (SEooC) Beschreibung des Produkts Der MLX90372 ist ein Triaxis®-Positionssensor-IC der dritten Generation. Dank eines integrierten magnetischen Konzentrators (IMC) auf seiner Oberfläche erfasst der monolithische Baustein berührungslos die drei räumlichen Komponenten (d.h. Bx, By und Bz) des angelegten Magnetfelds und ermöglicht so die Bestimmung von Dreh- und Linearbewegungen. Triaxis - Melexis Erfahren Sie mehr über die Triaxis®-Technologie. Der MLX90372 zeichnet sich dadurch aus, dass er zum ersten Mal in einem Triaxis®-Sensor einen streufeldfreien Modus für die Erfassung von Dreh- und Linearbewegungen bietet. Dieser Modus eliminiert oder reduziert drastisch die Auswirkungen, die unerwünschte Magnetfelder von anderen Magneten oder stromführenden Leitern auf das System haben können. Bei Drehbewegungen wird mit einem vierpoligen Magneten ein Bereich von 180 Grad erreicht, während mit einem zweipoligen Magneten eine lineare Bewegung bis zu 25 mm oder mehr möglich ist. Der MLX90372 ist auch rückwärtskompatibel mit den vorherigen Triaxis®-Generationen, so dass der traditionelle zweipolige Magnet mit 360-Grad-Rotationsmessfähigkeit oder eine lineare Bewegung von mehr als 25 mm in demselben Gerät verwendet werden kann, jedoch ohne Immunität gegen Streufelder. Der MLX90372 wird als ASIL-C SEooC (Safety Element out of Context - ISO 26262) Komponente angeboten.
