Linearer Positionssensor MLX90371

DrehberührungslosMagnet

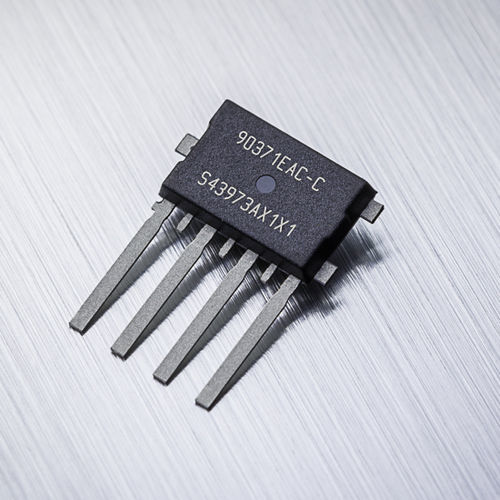

Der MLX90371 ist ein monolithischer Sensor, der auf die drei Komponenten der an den IC angelegten Flussdichte reagiert. Dadurch kann der MLX90371 mit dem richtigen Magnetkreis die absolute Position eines sich in seiner Nähe bewegenden Magneten dekodieren. Wichtigste Merkmale Robustheit gegen Streufelder bis zu 5mT ISO26262 ASIL-B Sicherheitselement außerhalb des Kontexts (SEooC) PCB-lose Dual-Die-Lösung im SMP-4-Gehäuse Beschreibung des Produkts Der MLX90371 ist ein Triaxis®-Positionssensor-IC der dritten Generation. Dank eines integrierten magnetischen Konzentrators (IMC) auf seiner Oberfläche erfasst der monolithische Baustein berührungslos die drei räumlichen Komponenten (d.h. Bx, By und Bz) des angelegten Magnetfelds und ermöglicht so die Bestimmung von Dreh- und Linearbewegungen. Triaxis - Melexis Erfahren Sie mehr über die Triaxis®-Technologie. Der MLX90371 zeichnet sich dadurch aus, dass er zum ersten Mal in einem Triaxis®-Sensor-IC einen streufeldfreien Modus für die Erfassung von Dreh- und Linearbewegungen bietet. Dieser Modus eliminiert oder reduziert drastisch die Auswirkungen, die unerwünschte Magnetfelder von anderen Magneten oder stromführenden Leitern auf das System haben können. Bei Drehbewegungen wird mit einem vierpoligen Magneten ein Bereich von 180 Grad erreicht, während mit einem zweipoligen Magneten eine lineare Bewegung von bis zu 25 mm oder mehr möglich ist. Der MLX90371 ist auch rückwärtskompatibel mit den vorherigen Triaxis®-Generationen, so dass der traditionelle zweipolige Magnet mit 360-Grad-Rotationsmessfähigkeit oder eine lineare Bewegung von mehr als 25 mm im selben Gerät verwendet werden kann, jedoch ohne Immunität gegenüber Streufeldern. Der MLX90371 wird als ASIL-B SEooC (Safety Element out of Context - ISO 26262) Komponente angeboten.
