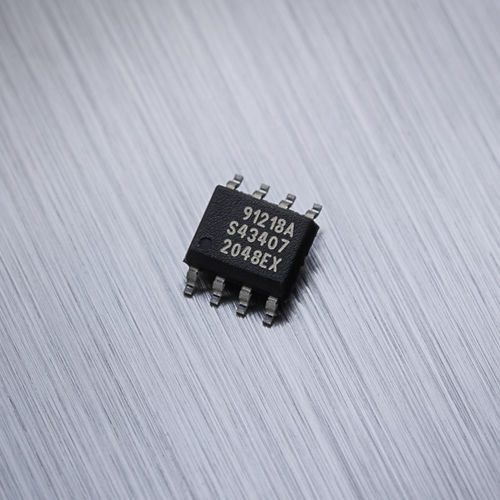

Strommessfühler Integrierte Schaltung / Hall-Effekt MLX91218

PCBDCAC

Der MLX91218 ist ein hochpräziser Hochgeschwindigkeits-IMC-Hall®-Stromsensor, der das Moduldesign mit einer doppelten Überstromerkennung, einer flexiblen Versorgung 3,3V/5V und einem verbesserten SNR vereinfacht. Wichtigste Merkmale Zweifache Überstromerfassung Flexible Versorgungsspannung Wählbarer Analogausgang Beschreibung des Produkts Der MLX91218 ist ein Hochgeschwindigkeits-IMC-Hall®-Stromsensor mit hoher Genauigkeit, der Modulentwürfe mit einer doppelten Überstromerkennungsfunktion (OCD), einer flexiblen Versorgungsspannung von 3,3V/5V und einem verbesserten SNR vereinfacht. Mit der IMC-Hall®-Technologie - unter Verwendung einer flexiblen U-Abschirmung für Übersprechsicherheit - können Ströme in den Bereichen von 200A bis 2000A gemessen werden. Der MLX91218 ist ein monolithischer Halleffekt-Sensor, der auf der IMC-Hall®-Technologie basiert. Der Sensor liefert eine analoge Ausgangsspannung, die proportional zur angelegten magnetischen Flussdichte parallel zur IC-Oberfläche ist. Die Übertragungskennlinie des MLX91218 ist werkseitig auf Temperatur getrimmt und kann während der kundenseitigen End-of-Line-Kalibrierung programmiert werden (Offset, Empfindlichkeit, Filterung, interne Überstromschwelle). Mit seiner Bandbreite von 400 kHz und seiner schnellen Reaktionszeit eignet er sich besonders für Hochgeschwindigkeitsanwendungen wie Motorsteuerungen, Wechselrichter und Umrichter, bei denen eine schnelle Reaktionszeit aufgrund von schnellen Schaltvorgängen erforderlich ist. Der Baustein im SOIC8-Gehäuse verfügt über einen zweiten OCD. Die On-Chip-Überstromerkennung ermöglicht Platz- und Kosteneinsparungen auf der Leiterplatte, indem sie ein OCD-Ereignis mit aktivem Low-Open-Drain-Ausgang meldet, der innerhalb oder außerhalb des linearen Erfassungsbereichs des Ausgangs eingestellt werden kann.
