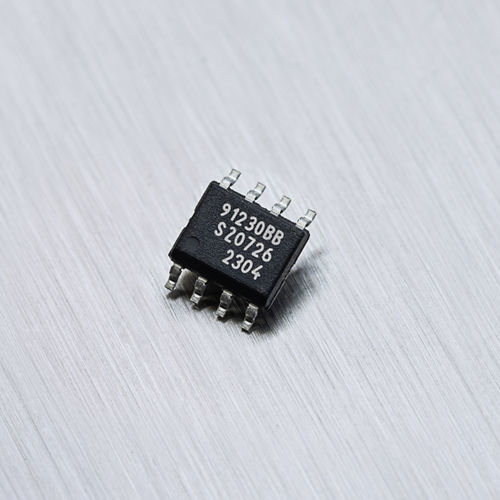

Strommessfühler Integrierte Schaltung / Hall-Effekt MLX91230

PCBDCSpannung

Der MLX91230 misst Gleichstrom. Er verfügt über eine integrierte IVT-Messfunktion, einen integrierten Mikrocontroller und unterstützt Sicherheitsanwendungen. Er ist ideal für EV-Batteriemanagement und Stromverteilungssysteme. Beschreibung des Produkts Der MLX91230 ist der erste intelligente Stromsensor auf Hall-Basis und ist Teil des Melexis Gen 3 Portfolios. Mit der Messung von drei physikalischen Größen (Strom, Spannung und Temperatur) und einem dedizierten 32 KB Flash-Speicher auf einem einzigen IC ist dieses ASIL-konforme Produkt ideal für Sicherheitsanwendungen. Mit seinen Diagnosen nimmt der MLX91230 dem Integrator einen wichtigen Teil der Last bei der Entwicklung aller Sicherheitsmechanismen ab. Dazu gehört auch eine On-Chip-Überstromerkennung. Da Batteriemetriken wie Ladezustand (State of Charge, SoC), Gesundheitszustand (State of Health, SoH) und Funktionszustand (State of Function, SoF) direkt mit der Reichweite des Fahrzeugs verknüpft sind, ist eine hohe Genauigkeit der Strommessung ein Schlüsselfaktor für diese Berechnungen. Der MLX91230 verfügt über eine Genauigkeit von +/-0,5 % über die Temperatur (-40℃ bis 125℃) bei einer Lebensdauerdrift von +/-1 %. Die MCU ermöglicht eine automatische Verstärkungsregelung, um höhere Dynamikbereiche abzudecken, und der On-Board-Flash-Speicher unterstützt die Entwicklung kundenspezifischer Software und eine umfassende Kompensation von Systemfehlern. Der MLX91230 im SOCI8 wird mit einer geregelten 5-Volt-Spannung versorgt oder direkt an die 12-Volt-Batterie angeschlossen und bietet Messungen und Diagnosen entweder über einen LIN-Bus oder über UART. Für die technische Entwicklung stehen die folgenden Tools zur Verfügung: DVK91230: Entwicklungskit für die ersten Schritte Melexis Universal Master (MUM): zum Programmieren und Anschließen des IC. Wenden Sie sich für weitere Informationen an Ihren örtlichen Vertreter.
