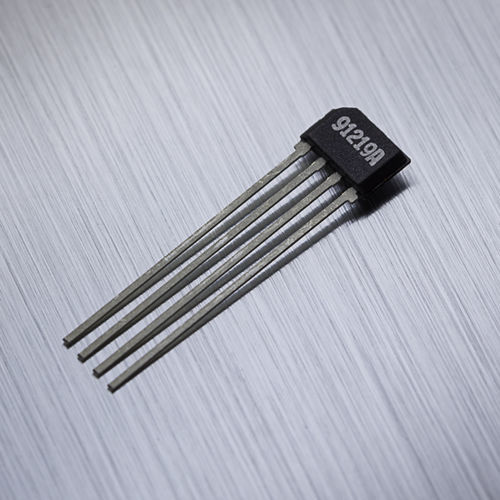

Strommessfühler Integrierte Schaltung / Hall-Effekt MLX91219

PCBHochpräzisionanalog

Der MLX91219 ist ein schneller, hochpräziser konventioneller Hall-Stromsensor, der das Moduldesign mit einer dualen Überstromerkennung (OCD), einer flexiblen Versorgung 3,3V/5V und einem verbesserten SNR vereinfacht. Beschreibung des Produkts Der MLX91219 ist ein hochgenauer konventioneller Hochgeschwindigkeits-Hall-Stromsensor, der Modulentwürfe mit einer dualen Überstromerkennung (OCD), einer flexiblen Versorgung 3,3V/5V und einem verbesserten SNR vereinfacht. Mit der Hall-Technologie - unter Verwendung eines ferromagnetischen Kerns - können Ströme in den Bereichen von 200A bis über 2000A gemessen werden. Der MLX91219 ist ein monolithischer konventioneller Halleffekt-Sensor. Der Sensor liefert eine analoge Ausgangsspannung, die proportional zur angelegten magnetischen Flussdichte parallel zur IC-Oberfläche ist. Die Übertragungscharakteristik des MLX91219 ist werkseitig auf Temperatur getrimmt und kann während der End-of-Line-Kalibrierung durch den Kunden programmiert werden (Offset, Empfindlichkeit, Filterung, interne Überstromschwelle). Mit seiner Bandbreite von 400 kHz und seiner schnellen Ansprechzeit eignet er sich besonders für Hochgeschwindigkeitsanwendungen wie Motorsteuerungen, Wechselrichter und Umrichter, bei denen eine schnelle Ansprechzeit aufgrund von schnellen Schaltvorgängen erforderlich ist. Der MLX91219 eignet sich auch bestens für Anwendungen wie die redundante Überwachung von Batteriemanagementsystemen (BMS). Er ist entweder in einem SOIC8- oder VA-Gehäuse erhältlich: Das dünne VA-Gehäuse ermöglicht einen einfachen Zugang in einen engen Luftspalt des ferromagnetischen Kerns, was zu einem Design mit hohem Signal-Rausch-Verhältnis führt. Die SOIC8-Variante enthält einen zweiten OCD. Zu beachten ist, dass die On-Chip-Überstromerkennung Platz- und Kosteneinsparungen auf der Leiterplatte ermöglicht
