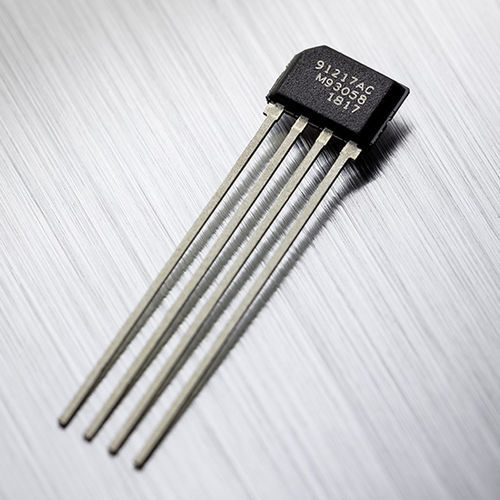

Strommessfühler Integrierte Schaltung / Hall-Effekt MLX91217

PCBDCAC

Der MLX91217 ist Teil des Gen 2.5 Hochgeschwindigkeits-Stromsensor-IC-Portfolios, das in erster Linie auf Wechselrichter-/Wandleranwendungen ausgerichtet ist. Mit der konventionellen Hall-Technologie - unter Verwendung eines externen ferromagnetischen Kerns zur Signalkonzentration - ist der Beschreibung des Produkts Der MLX91217 ist Teil des Gen 2.5-Hochgeschwindigkeits-Stromsensor-IC-Portfolios, das in erster Linie auf Wechselrichter-/Wandleranwendungen abzielt. Mit der konventionellen Hall-Technologie - unter Verwendung eines externen ferromagnetischen Kerns zur Signalkonzentration - können Ströme im Bereich von ±50 A bis ±5000 A gemessen werden. Die magnetische Flussdichte innerhalb des Luftspalts des Kerns wird mit eingebetteter Hall-Effekt-Technologie gemessen und zu einem ratiometrischen und schnellen analogen 5-V-Ausgang mit vollem Maßstab verstärkt. Der neuartige CMOS-Hall-Effekt-Sensor wird mit verschiedenen werkseitig eingestellten Offset-, Empfindlichkeits- und Filtereinstellungen angeboten, kann aber auch vom Kunden mit dem Melexis-Programmiergerät PTC-04 programmiert werden. Die wichtigsten Änderungen gegenüber dem MLX91209 Gen 2 sind: Höhere Genauigkeit Thermische Offsetdrift von ±5 mV (50% Verbesserung) Thermische Empfindlichkeitsdrift von ±1% (33%ige Verbesserung) Verbesserte Diagnose Erkennung von Drahtbrüchen Programmierbare Ausgangsklemmstufen Erweiterte On-Chip-Filterung Das SIP4-VA-Gehäuse ermöglicht das Einsetzen der Sensorelemente in enge Schlitze des Kerns, und mehrere Trim&Form-Optionen für die Sensorleitungen bieten den Entwicklern eine höhere Flexibilität bei der mechanischen Integration und Montage. Die folgenden werkseitigen Trim-Varianten sind verfügbar: MLX91217LVA-ACA-000 mit 10 mV/mT Empfindlichkeit und bipolarem Ausgang um 2,5 V MLX91217LVA-ACA-003 mit 9 mV/mT Empfindlichkeit und bipolarem Ausgang um 2,5 V MLX91217LVA-ACA-005 mit einer Empfindlichkeit von 13 mV/mT und einem bipolaren Ausgang von ca. 2,5 V
