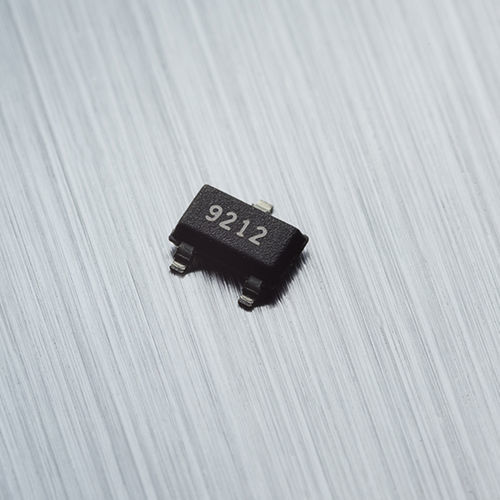

Strommessfühler Integrierte Schaltung / Hall-Effekt MLX91211

PCBDCAC

Der MLX91211 ist ein Mittelgeschwindigkeitsstromsensor der zweiten Generation, der das Magnetfeld, das durch den Stromfluss durch einen Leiter, sei es ein Kabel, eine Stromschiene oder eine Leiterbahn, erzeugt wird, berührungslos erfasst. Der MLX91211 ist ein Stromsensor der zweiten Generation mit mittlerer Geschwindigkeit, der das Magnetfeld misst, das durch den Stromfluss durch einen Leiter, sei es ein Kabel, eine Stromschiene oder eine Leiterbahn, erzeugt wird. Um die Anfälligkeit für externe Magnetfelder zu minimieren und die Konzentration des durch den Stromfluss erzeugten Magnetfeldes zu maximieren, wird der Sensor typischerweise innerhalb eines ferromagnetischen Kerns platziert. MLX91211 - 40 kHz konventioneller Hall-Stromsensor-IC Der Sensor hat einen analogen Ausgang, der ratiometrisch zu seiner Versorgungsspannung ist (die im Bereich von 3,135 V bis 5,5 V liegen kann). Der MLX91211 enthält einen Spannungsregler für eine stabile interne Versorgung und optimale Leistungen. Der Ausgang ist proportional zum gemessenen Magnetfeld, das senkrecht zur Gehäuseoberfläche steht. Der Baustein ist mit verschiedenen Empfindlichkeitseinstellungen in Abhängigkeit von verschiedenen Strommessbereichen vorprogrammiert und verfügt über eine werkseitig kalibrierte Ruheausgangsspannung bei 50 % der Versorgungsspannung. Der Sensor ist für kostensensitive Anwendungen optimiert und wird in 2 Varianten angeboten: - die ABT-Version mit Multi-Temperatur-Trimmung der Empfindlichkeit und hoher Genauigkeit - die ABA-Version mit Standardabgleich und Standardgenauigkeit Merkmale und Vorteile Linearer Hallsensor, optimiert für AC- und DC-Strommessanwendungen Versorgungsspannung im Bereich von 3,135 V bis 5,5 V Analoge ratiometrische Ausgangsspannung Werkseitig eingestellte magnetische Empfindlichkeit und Offset Abtastung mittlerer Geschwindigkeit Bandbreite von DC bis 40 kHz
