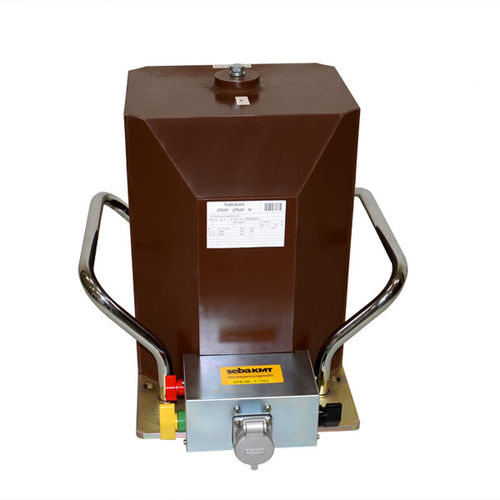

Hochspannungstester HPG series

Wechselstromfür Elektroinstallationkompakt

• Kompakte und wartungsfreie gießharzisolierte Hochspannungstransformatoren • Separates Bedien- und Steuerteil • Kontinuierliche Spannungsregelung • Leistungsstarke Anlage 1,2 kVA Dauerbetrieb, bis zu 3 kVA 60 min Kurzzeitbetrieb Die Hochspannungsanlagen HPG 35, 58 und 78 dienen zur 50Hz AC-Prüfung von Prüflingen mit geringer Kapazität. Zusätzlich zu der 50 Hz AC-Prüfung können diese Geräte optional auch zu einem DC-Prüfgerät erweitert werden.  Typische Anwendungen sind: Prüfung von Schaltanlagen, Prüfung von Spannungs- und Stromwandlern sowie Prüfung von Schaltanlagenkomponenten / und Bauteilprüfung. Durch den zweiteiligen Aufbau wurde eine räumliche Trennung des Transformators möglich. Das Steuergerät dient zur Steuerung des AC-Transformators. Es besteht aus einem Stelltransformator, Messinstrumenten für Strom und Hochspannung, einer Zeitschaltuhr, um die Dauer des Testzyklus festzulegen, sowie einer Sicherheitsschaltung. Die Niederspannungswicklung wird stufenlos von Null bis zum Höchstwert erregt, sodass über einen festgelegten Zeitraum eine bestimmte Leistung zur Verfügung steht. Die Einschaltdauer des Trafos hängt vom Einsatzzweck ab und kann von einer Minute bis zum Dauerbetrieb reichen.
