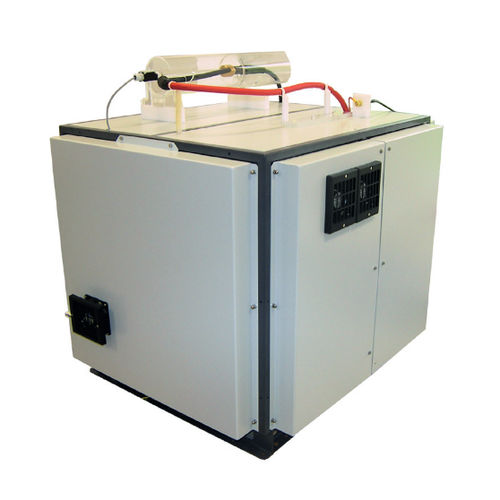

Testsystem für Kabel VLF CR-60HP

fahrzeugmontiertHochspannung

• Ideal geeignet für die normkonforme Prüfung langer Kabel wie z.B. Offshore Kabel in Windparks • Protokollierung, Durchschlagserkennung, Ableitstrommessung • Integrierte Entladeeinrichtung Das leistungsstarke und energieeffiziente VLF Test-System dient zur Kabelprüfung mit 0,1 Hz Cosinus-Rechteck-Spannung für sehr lange Kabel, z.B. Offshore-Anlagen, nach DIN VDE, IEC und IEEE. Entsprechend den Vorschriften müssen Kabel und Muffen nach der Verlegung oder Reparatur auf Spannungsfestigkeit geprüft werden. Das VLF Test-System 60 HP von Megger kann für Kabel der Spannungsebenen bis 36 kV Nennspannung verwendet werden. Die Anlage besteht aus einem Bedienteil und einer HV-Einheit. Die hohe Prüfkapazität von 6,5 μF erlaubt die gleichzeitige Prüfung aller drei Phasen bei standardisierten 0,1 Hz Prüffrequenz. Durch Umschaltung auf DC-Prüfung können Kabel und verbundene Schaltanlagen auch mit positiver und negativer Gleichspannung geprüft werden. Neben der Kabel- und Mantelprüfung kann die Prüfanlage, in Kombination mit einer Schrittspannungssonde, zur punktgenauen Mantelfehlernachortung eingesetzt werden
