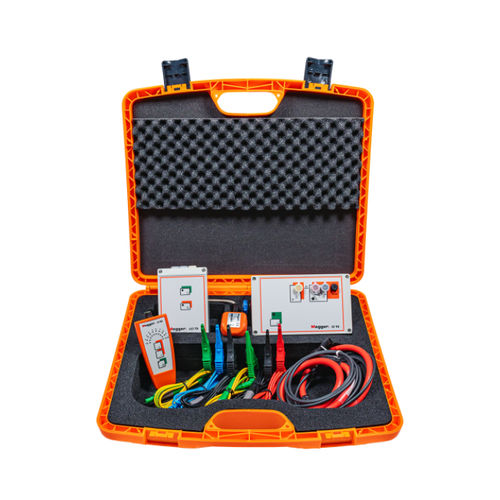

Niederspannungs-Kabelerkennungssystem CI/LCI

für spannungslose Leiter

• Eindeutige Kabelauslese • Kleinste Abmesusung • Einfachste Bedienung • Sichere Handhabung Fehlschnitte sind jetzt abgeschafft Die eindeutige Identifizierung eines Kabels vor dem Schneiden oder der Montage ist eine absolut sicherheitsrelevante Aufgabe. Eine Fehlaussage kann lebensgefährliche Folgen für den Kabelmonteur haben und Ausfälle für die angeschlossenen Kunden verursachen. Für eine noch einfachere und sichere Arbeitsweise wurde das Kabelauslesesystem CI entwickelt. Das System besteht aus dem Stromimpulsgenerator und dem Empfänger CI RX. Dieser Empfänger wird mit einem 230 mm Flexwandler (optional 120 mm) zum Auskoppeln des Identifizierungssignals verbunden. Vom Impulsgenerator werden sägezahnförmige Impulse bis zu einer Spitzenstromstärke von 100 A erzeugt und in das auszulesende Kabel eingespeist. Der Stromfluss dieser Impulse verursacht um das Kabel ein elektromagnetisches Feld mit einer definierten Polarität, welches mit dem Flexwandler des Empfängers CI RX erfasst, automatisch synchronisiert und auf der LED-Skala angezeigt wird.
