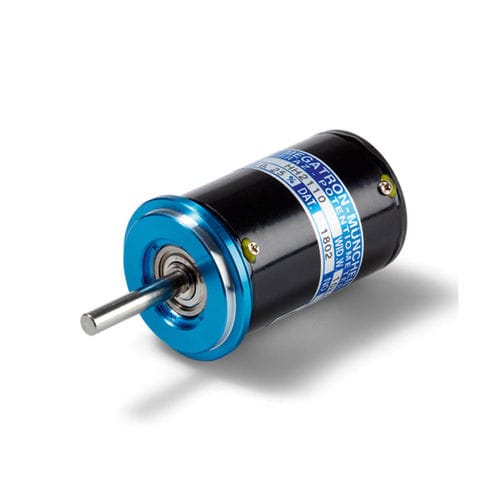

Hybrider Potentiometer HH21

manuellanalogPräzision

Präzises Servoflansch-Hybridpotentiometer mit hoher Lebensdauer Die Multiturn-Potentiometer der HH21-Serie kombinieren die Vorteile von Draht- und Leitplastik-Technologie. Durch die Hybrid-Widerstandstechnologie bietet die Serie eine nahezu unendliche Auflösung und ein besonders rauscharmes Signal ohne Wicklungssprünge. Dank der glatten Widerstandsoberfläche zeichnet sich das Potentiometer durch eine besonders lange Lebensdauer von über 10 Millionen Umdrehungen aus. Mit einem kompakten Ø20 mm Gehäuse und einer geringen Einbautiefe ist das HH21 ideal für Applikationen mit hoher Präzision und Platzbeschränkungen. Die Serie ist mit elektrischen Drehwinkeln von 1080° (3-Turn), 1800° (5-Turn) oder 3600° (10-Turn) verfügbar. Optional kann das HH21 mit mechanischen Endschaltern ausgestattet werden. Diese werden innerhalb des elektrisch wirksamen Drehwinkels (360° × n) aktiviert und ermöglichen eine direkte Signalrückmeldung bei Erreichen definierter Positionen. Folgende Varianten sind verfügbar: CW+CCW: Endschalter für beide Drehrichtungen CW: Endschalter für den Uhrzeigersinn CCW: Endschalter für den Gegenuhrzeigersinn Optionen: Elektrisch wirksamer Drehwinkel: 1080° (3 Turn), 1800° (5 Turn) oder 3600° (10 Turn) Widerstandswerte: 1 kOhm bis 100 kOhm Unabhängige Linearität: ±0,25 % (optional bis zu ±0,1 %) Wellenanpassungen: Verschiedene Geometrien und Längen Rückseitige Welle: Zusätzliche mechanische Anschlussmöglichkeiten Mechanische Endschalter: CW+CCW, CW oder CCW
