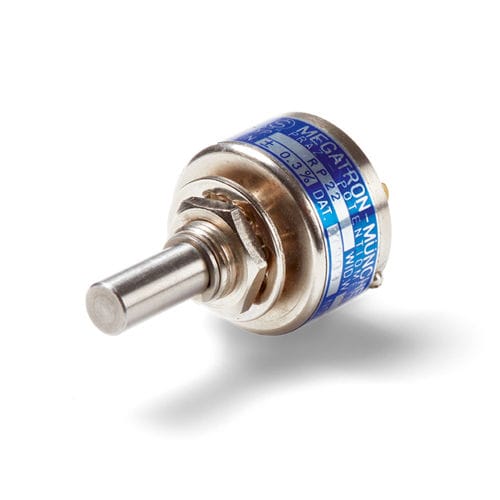

Drahtgewickelter Potentiometer RP22/23

SingleturnmanuellPräzision

Robustes und kompaktes Drahtpotentiometer mit hoher Präzision Die Serie RP22/23 ist ein Drahtpotentiometer zur präzisen Positionsmessung, mit einem 22 mm Metallgehäuse und einer kompakten Einbautiefe von nur 12 mm, ideal für anspruchsvolle Anwendungen. Sie werden häufig als Rückmeldesensoren in Ventilsteuerungen eingesetzt. Das RP22 bietet einen elektrisch wirksamen Drehwinkel von bis zu 355°. Die Version RP23 verfügt über einen mechanischen Endanschlag, der den Drehwinkel auf 320° begrenzt. Dies verhindert ein unbeabsichtigtes Überdrehen und gewährleistet eine sichere Bedienung, insbesondere bei manuellen Anwendungen. Darüber hinaus verfügt die RP23-Variante über ein hohes Anschlagdrehmoment von 90 Ncm, wodurch sie für robuste Applikationen geeignet ist. Das Potentiometer ist mit axialen Anschlüssen erhältlich, wobei die Option einer rückseitigen Welle erhalten bleibt. Dadurch kann es trotz axialer Anschlüsse an eine synchron laufende Mechanik angeschlossen werden. Die vergoldeten Lötfahnen sorgen für eine zuverlässige elektrische Verbindung. Optionen: Unabhängige Linearität: ±0,3 %, optional ±0,25 % Widerstandstoleranz: ±3 %, optional ±1 % Widerstandswerte: 10 Ω bis 20 kΩ Rückseitige Welle: Für den mechanischen Anschluss an synchron laufende Mechaniken auf der Rückseite des Potentiometers Mittenanzapfung: Ermöglicht eine erweiterte Messwertausgabe und Nutzung als Spannungsteiler Wellenanpassungen: Verschiedene Geometrien und Längen Schraubendreherschlitz: Erleichtert die Justierung Wellenabdichtung: Schutz vor Staub und Feuchtigkeit, ideal für raue Umgebungen
