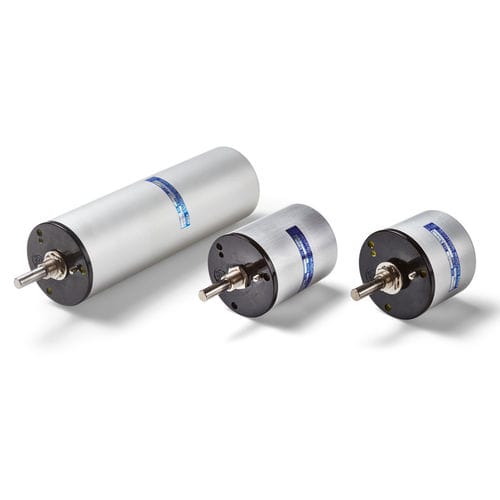

Drahtgewickelter Potentiometer 46

Multiturnmanuellfür Industrieanwendungen

Präzisionspotentiometer für Hochstromanwendungen Die Serie 46 ist speziell für Anwendungen konzipiert, die hohe Ströme und eine hohe Belastbarkeit erfordern. Mit einer Nennbelastbarkeit von bis zu 10 W (bei der 20-Turn-Version) und der Möglichkeit, bis zu 30 Umdrehungen (bis zu 10800°, auf Anfrage) zu messen, eignet sich dieses Potentiometer ideal für industrielle Steuerungen, leistungsstarke Maschinen und andere Hochstromanwendungen. Eine weitere Option bietet die Single-Wire-Ausführung, die auf Anfrage für Widerstandswerte von 0,5 bis 20 Ohm erhältlich ist. Durch die kontinuierliche Drahtbahn ermöglicht diese Variante ein nahezu unendliches Signal ohne diskrete Stufen oder Sprünge. Dies erlaubt extrem feine Positionsmessungen und ist besonders für Anwendungen geeignet, die höchste Präzision erfordern, wie z. B. in der Messtechnik oder Feinmechanik. Endschalter (Option) können so konfiguriert werden, dass sie Drehbewegungen entweder außerhalb oder innerhalb des elektrisch wirksamen Drehwinkels begrenzen: Circumscription (Standard): Endschalter werden außerhalb des elektrisch wirksamen Drehwinkels (360° × n) aktiviert. Inscription Type (Option): Endschalter werden innerhalb des elektrisch wirksamen Drehwinkels (360° × n) aktiviert, um Signalplateaus präzise zu begrenzen. Begrenzungen sind in verschiedenen Varianten verfügbar: E1: Begrenzung in der CCW-Richtung. E2: Begrenzung in der CW-Richtung. EE: Begrenzung in beiden Richtungen. Dank der robusten Konstruktion mit einem 46-mm-Aluminium-/Kunststoffgehäuse und einer Lebensdauer von 2 Millionen Umdrehungen (20 Turn) bietet die Serie 46 zuverlässige Leistung selbst unter anspruchsvollen Bedingungen
