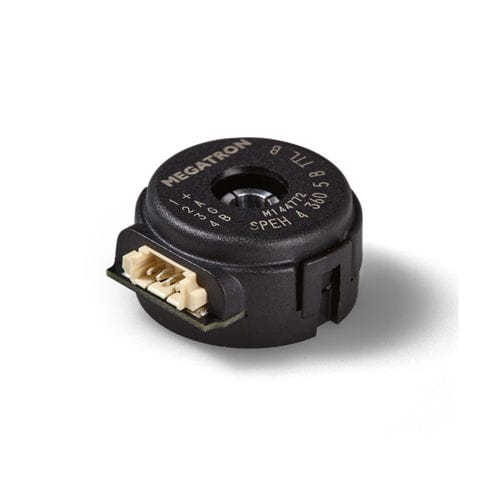

Inkrementaler Drehgeber SPEH

optischHohlwelledigital

Sehr flacher 22-mm-Hohlwellen-Kit-Encoder mit bis zu 1000 Imp./U und einfacher Montage Gehäusetiefe nur 11,3 mm Für Wellendurchmesser von 2 mm bis 6,35 mm 2 Kanäle (A, B) mit TTL- oder Line-Driver-Ausgang Betriebsspannung 5 VDC Radiale Anschlusskontakte für Molex-Stecker Grenzfrequenz von 100 kHz Drehzahl bis 60.000 U/min Sehr flacher Hohlwellen-Kit-Encoder mit hoher Drehzahlfähigkeit Die SPEH-Serie ist ein optischer Inkrementalgeber, der direkt auf die Welle der Applikation montiert wird. Mit einem Gehäusedurchmesser von 22 mm und einer sehr geringen Einbautiefe von nur 11,3 mm lässt sich der Hohlwellen-Kit-Encoder platzsparend in kompakte Konstruktionen integrieren. Mit dem mitgelieferten Montagewerkzeug lässt sich der Hohlwellengeber präzise montieren. Er ist für Wellen mit einem Durchmesser von 2 mm bis 6,35 mm geeignet. Für längere Wellen steht optional eine Gehäusebohrung im Deckel zur Verfügung. Die Signalübertragung erfolgt über TTL- oder Line-Driver-Ausgänge, die je nach Anwendung unterschiedliche Vorteile bieten. TTL-Ausgänge ermöglichen eine einfache Integration in Steuerungssysteme, während der Line-Driver-Ausgang differentielle Signale verwendet und damit eine störsichere Übertragung über längere Kabelstrecken gewährleistet. Zwei Kanäle (A und B) ermöglichen die Drehrichtungserkennung und sorgen für eine zuverlässige Positionsrückmeldung. Die maximale Drehzahl beträgt bis zu 60.000 U/min, wobei sich die maximal nutzbare Impulszahl aufgrund der Grenzfrequenz entsprechend reduziert, wenn diese genutzt wird.
