Multiturn-Drehgeber HSM22M
absolutHall-Effekt12-Bit

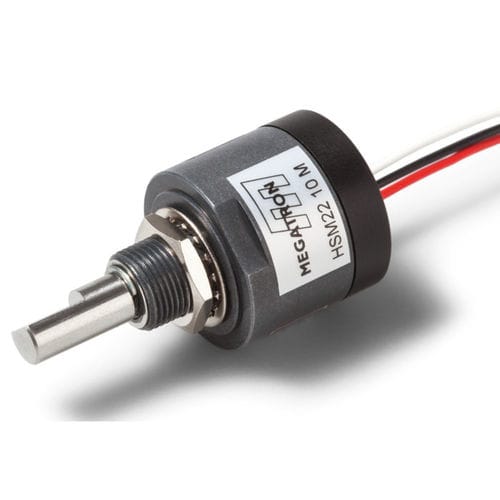

Multiturn-Drehgeber - HSM22M - MEGATRON Elektronik GmbH & Co. KG - absolut / Hall-Effekt / 12-Bit
Multiturn-Drehgeber - HSM22M - MEGATRON Elektronik GmbH & Co. KG - absolut / Hall-Effekt / 12-Bit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
absolut
Technologie
Hall-Effekt
Auflösung absoluter Codierer
12-Bit
Installierung
mit Vollwelle, Multiturn
Ausgangssignal
analog, mit Spannungsausgang, mit Stromausgang, mit DC-Ausgang
Versorgungsspannung
5 V DC, 24 VDC, 12 VDC
Material
Edelstahl, Kunststoff
Schutzart
IP50
Anwendungsbereich
für Industrieanwendungen, für OEM, für Aufzug
Weitere Eigenschaften
kompakt, redundant, IC
Flanschgröße

23 mm
(1 in)

Baugröße

23 mm
(0,91 in)

Achsdurchmesser

Max: 6 mm
(0,24 in)

Min: 4 mm
(0,16 in)

Rotationsgeschwindigkeit

400 rpm
(2.513 rad.min-1)

Prozesstemperatur

Max: 85 °C
(185 °F)

Min: -40 °C
(-40 °F)

Beschreibung

Dank der True-Power-On-Funktion werden beliebige Winkeländerungen auch während einer Unterbrechung der Versorgungsspannung registriert und der Winkel nach Wiederkehr der Versorgungsspannung als analoges Signal exakt wiedergegeben. Die kontaktlose Sensortechnologie arbeitet auf Basis moderner gradientenbasierter Magnetfeldauswertung in prozessorgestütztem Schaltungsdesign. Dies macht den Multiturn-Drehgeber weitgehend unempfindlich gegen magnetische Fremdfelder oder wechselnde Umgebungstemperaturen. Im Zusammenspiel mit der Präzisionsmechanik zeigt der Drehgeber seine zusätzliche Stärke gegenüber magnetoresistiven Verfahren. Diese können Schwächen bei der potentialfreien Messwerterfassung aufweisen. Eine weitere Besonderheit des Multiturn-Drehgebers sind die Signalplateaus am Bereichsanfang und am Bereichsende, die einen plötzlichen Signalwechsel verhindern. Der elektrisch wirksame Drehbereich des Drehgebers beträgt ab Werk 3600°. Auf Wunsch kann der HSM22M durch einen ab Werk programmierbaren elektrisch wirksamen Drehwinkel von 360° ≤ α ≤ 3600° optimal an die Applikation angepasst werden. Der Drehgeber ist für die Betriebsspannungen 5 V/DC, 12 V/DC und 24 V/DC sowie mit Spannungs- und Stromausgang erhältlich. Die redundante Elektronik enthält einen Prozessor mit zwei getrennten Prozessorkernen, die über zwei unabhängige Versorgungsspannungen und galvanisch getrennte Signalausgänge (6 Leiter) versorgt werden. Auf Wunsch kann die redundante Elektronik auch mit gemeinsamer Spannungsversorgung und Masse (4 elektrische Anschlüsse) bestellt werden. Der elektrische Anschluss besteht aus Einzellitzen mit einer Länge von 18 cm.

Kataloge

HSM22M
HSM22M
7 Seiten
