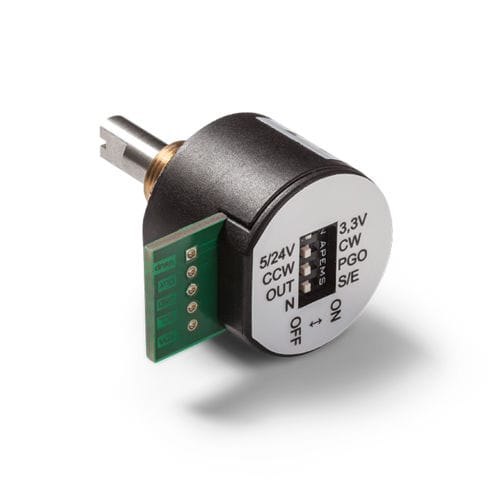

Absoluter Drehgeber ETA25PS

Hall-Effektmit VollwelleSingleturn

Vom Kunden vor Ort parametrierbare Drehgeber mit Analogausgang – ein Drehencoder für verschiedene Drehwinkel Eine Drehgeber-Variante für unterschiedliche Anforderungen Winkelbereich, Drehsinn und Spannungsversorgung vor Ort parametrierbar Hohe Qualität und Lebensdauer Made in Germany Der programmierbare Sensor ETA25PS lässt sich einfach durch den Kunden vor Ort auf den gewünschten Winkelmessbereich parametrieren. Zur Wahl stehen die Betriebsspannung, der Anfangs- und Endwinkel sowie der Drehsinn. Nur ein Artikel für verschiedene Drehwinkel und das direkt vor Ort einstellbar. Das sind die Hauptvorteile des Singleturn-Encoders ETA25PS, kombiniert mit der Wahl der Spannungsversorgung und des Drehsinnes vor Ort. Damit ist die exakte Einstellung der Parameter direkt bei der Inbetriebnahme der Applikation möglich. Dies erleichtert dem Anwender das Einrichten der Messung vor Ort und vereinfacht die Logistik, da mit nur einem Drehgeber unterschiedliche Anforderungen erfüllt werden können. Der ETA25PS erfasst Winkel von 0…20° bis 0…360° mit einer absoluten Auflösung von 12 Bit bei 360°. Ein Parametrierschalter definiert den Drehsinn (CW/CCW) und ein Schalter die Betriebsspannung 5 V, 3,3 V oder 24 V. Mit seinem kompakten Gehäusedurchmesser von 25 mm und einer Welle von Ø6 mm bzw. Ø6,35 mm ist der Drehgeber optimal für den Einsatz in Antriebseinheiten als Positionsrückmeldung geeignet. In Verbindung mit der langen Lebensdauer ergibt sich ein hervorragendes Preis-Leistungs-Verhältnis. Für den elektrischen Anschluss ist eine radial zum Gehäuse angeordnete Leiterplatte vorgesehen.
