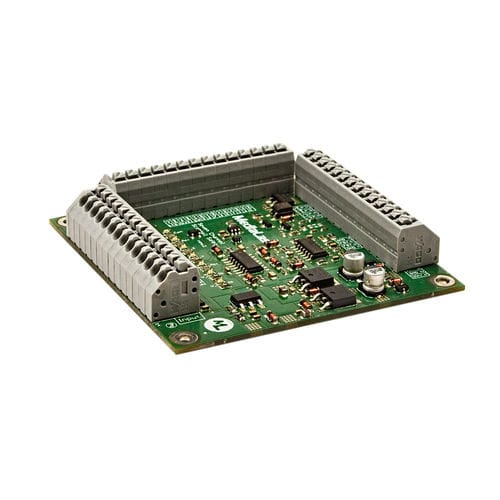

Laser-Controller SafeGuard Pro

Scanfail Safety "SafeGuard Pro" nach EN 60825-1 Permanente Galvo Überwachung nach EN 60825-1 zur Sicherheitsabschaltung im Fehlerfall Auszug aus der EN 60825-1, Tabelle F.2: "Richtungsveränderliche Strahlung: Versagen des Ablenkmechanismus darf nicht zur Erhöhung der Klasse führen. Die SafeGuard Pro ist dazu da, im Falle eines Versagens von XY Galvoeinheiten die Lasersicherheit schnellstmöglich wieder herzustellen. Integrierbar ist das Board in fast jedes Galvosystem, welches die Feedback Signale zur Verfügung stellt. Da im Fehlerfall eines Ablenksystem ein Austritt eines stehenden Laserstrahls möglich sein kann, müssen sämtliche Laser automatisch abgeschaltet bzw. dunkelgetastet werden, um eine Erhöhung der Laserklasse der Lasereinrichtung zu vermeiden. Hierfür werden die Feedback Signale, die üblicherweise von den Galvotreibern zur Verfügung gestellt werden, abgegriffen und ausgelesen. Werden stehende Galvoachsen erkannt, so werden innerhalb einer Karenzzeit von ca. 20 ms alle Modulationsleitungen abgeschaltet und die Laseremissionen somit auf Null gesetzt. Stehen keine Modulationsleitungen an den Lasern zur Verfügung, so kann über einen Shutter Ausgang ein mechanischer Strahlschalter gesetzt werden, der den Laserstrahl blockiert. In beiden Fällen ist somit der EN 60825-1 Genüge getan.
