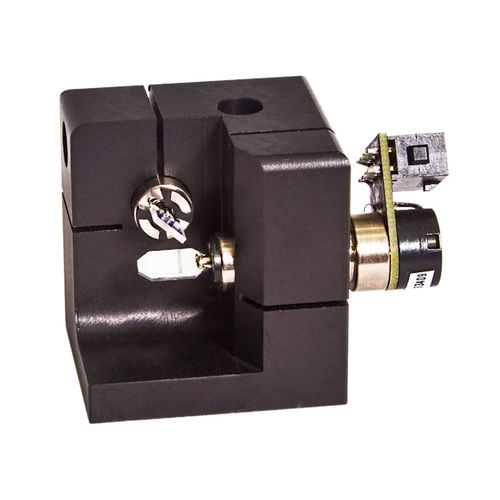

2D-Galvanometerscanner CT-Set V

Laser

2D Kit "CT-SET V" - Komplett Kit 2D Galvo Scanner Galvomotor Kit für die 2D Laserstrahlablenkung in X und Y Richtung mit hächster Präzision und Geschwindigkeit. Durch die sehr hohe Scangeschwindigkeit hervorragend geeignet für jegliche Art der präzisen und schnellen Laserstrahlablenkung. Die Galvos sind bereits mit dielektrischen Planspiegeln bestückt und die Treiberelektroniken auf die Galvos abgeglichen. Die Treiber bieten einen vollwertigen masselosen symetrischen Eingang sowie Feedback-Abgriffmöglichkeiten für ScanFail Systeme. Die maximale Strahlgrösse darf bis ca. 4 mm betragen. Optional sind grössere Spiegel bis ca. 5 mm Strahldurchmesser (Apertur) erhältlich. Bei der Entwicklung des CT-SET wurde speziell auf eine sehr gute Wiederholgenauigkeit, verbunden mit sehr schneller Step Response, Wert gelegt. Die Galvomotoren Das Komplettset XY Kit besteht aus zwei hochpräzisen und schnellen Galvomotoren, bestückt mit hochreflektivem Spiegel und einem integralen Positionssensor, der ein präzises Positionsrückmeldesignal an die Treiberelektronik liefert. Das "Moving Magnet" Design wurde gewählt, um die schnellstmöglichen Response-Zeiten auf ankommende Signale zu gewährleisten und um mögliche Resonanzen im Achssystem zu vermeiden. Der Positionssensor ist am rückwärtigen Achsende angebracht. Durch 4 integrierte Sensoren ist eine sehr gute Linearität gegeben.
