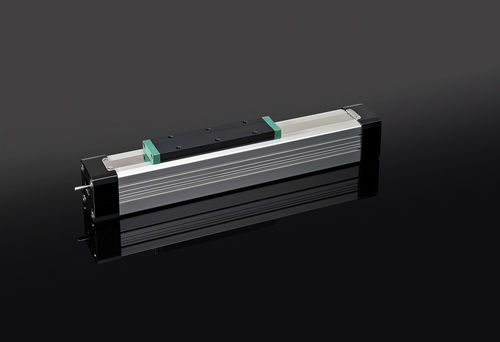

Linearantrieb ELS-S series

elektrischkolbenstangenlosdoppeltwirkend

Die wesentlichen Elemente des MEDAN-Elektroantriebes ELS-R und ELS-S sind der Mitnehmer, die Rundspindel und das geschlitzte Profilrohr. Dieses System wird durch einen Elektromotor nach Auswahl des Kunden angetrieben. Der ELS-R für Standardanwendungen arbeitet mit einer Rundspindel, welche mit den Steigungen 2 mm erhältlich ist. Der ELS-S für höhere Verfahrgeschwindigkeiten verfügt über eine Spindel mit Steigung 12 mm. Hierbei überträgt der Mitnehmer die Axialkraft der Spindel durch den Rohrschlitz nach außen auf die Transportlast. Ein Edelstahlband dichtet den Schlitz des Rohres gegen Schmutzeintritt ab. Das Rohr des Antriebes wird beidseitig durch Köpfe verschlossen, von denen der eine außer der Spindel-Festlagerung auch dem Motoranschluss aufnimmt, während der andere Kopf mit dem Spindel-Loslager aufgrund seiner entsprechenden Ausbildung auch die präzise Gerätepositionierung in der Einbaulage übernimmt. Um die bei elektrischen Antrieben dieser Art erforderlichen Referenzpositionen anfahren zu können, werden die dazu notwendigen Sensoren in seitliche Vernutungen direkt am Profilrohr befestigt. Für die Präzisionsbewegung größerer Massen, steht ein Kugelumlauf-Führungssystem zur Verfügung.
