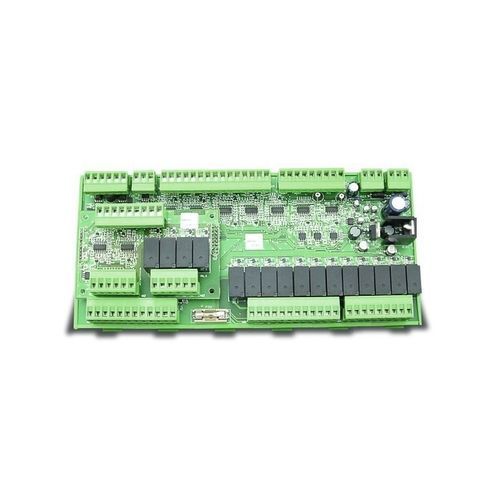

Digitale E/A-Karte MPNC100

analog8 EingängeCANopen

MPNC100 ist eine Karte für die industrielle Automatisierung mit digitalen und analogen Ein- und Ausgängen. Die Karte ist über einen CANopen-Bus mit SPS- oder HMI-Geräten verbunden. Die auf einer DIN-Schiene montierbare und mit 24Vac oder DC versorgte Karte verfügt über 9 digitale NPN- oder PNP-Eingänge, 12 digitale Relaisausgänge, 8 Eingänge für PT100, 2 Eingänge für 4-20mA. Die analogen Eingänge haben eine Auflösung von 12 Bit. MPNC100 bietet einen analogen Ausgang 0-10V 10bit. Außerdem gibt es 2 Eingänge für TA und 1 Eingang für den Fernseher. Der MPNC100 führt eine Messung der Phasenverschiebung zwischen den Eingängen TA und TV durch, um die Leistung von Asynchronmotoren zu berechnen. MPNC100 kann eine Erweiterungskarte aufnehmen, die 4 digitale NPN- oder PNP-Eingänge, 4 digitale Relaisausgänge, 2 PT100-Eingänge, 2 4-20mA-Eingänge (nur für die Modelle MPNC100 01 und MPNC100 02) hinzufügt. ANALOGEINGÄNGE: Hauptplatine: 2 für (TA 50A max) Eingänge 2 für Eingänge 0÷20mA - 4÷20mA 1 für TV-Eingang (2,5V=400Vac) 8 für PT100-Eingänge (Modelle MPNC100 01 und MPNC100 03) 4 für PT100-Eingänge (Modelle MPNC100 02 und MPNC100 04) 4 Eingänge für 0÷10V (Modelle MPNC100 02 und MPNC100 04) Erweiterungskarte: 2 für PT100-Eingänge 2 für Eingänge 0÷20mA - 4÷20mA DIGITALE EINGÄNGE: Hauptplatine: 9 für NPN / PNP Eingänge (auf Anfrage konfigurierbar) Erweiterungsplatine: 4 für NPN / PNP Eingänge (konfigurierbar auf Anfrage) ANALOGE AUSGÄNGE: Hauptplatine: 1 für 0÷20mA - 4÷20mA Ausgang
