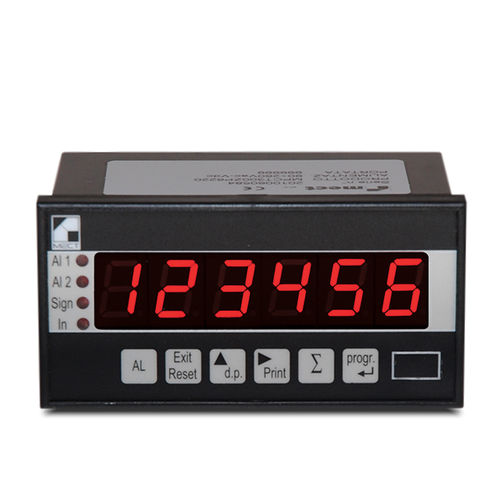

Binärer Zähler MPCIB396 P6

digitalelektronischIndustrie

6-stellige Anzeige in einer 48x96 Box für bidirektionale Geberzählung. Optional 3 Relais-Alarmausgänge und serielle Ausgänge. Das Modell MPCIB396 P6 kann zum Zählen, Positionieren oder Messen mit Hilfe eines bidirektionalen Inkrementalgebers verwendet werden. Das Gerät bietet die folgenden Funktionen: zählerstandsspeicherung nach dem Ausschalten 6-stellige Zähler bidirektionale serielle Ausgänge mit Opto-Isolierung (RS485 halbduplex) eingang von Encodern - NPN oder PNP Sensoren 3 Alarmausgänge (5A Relais) voreingestellte Funktion divisor programmierbar von 1 bis 65535 multiplikator programmierbar von 1 bis 65535 zählung von 1, 2 oder 4 Eingangsflanken 1 Zähleingang und 1 Auf/Ab-Steuereingang 2 unabhängige Zähleingänge A und B mit A + B oder A - B Funktion analogausgang (4÷20mA oder 0÷20mA oder 0÷10V) alarmeinstellung: Fenster, Schwellenwert, Schwellenwert mit Zählstopp, automatischer Zyklus für Aufwärtszählung, automatischer Zyklus für Abwärtszählung, Offset gegenüber Sollwert 1 Speisung des Messumformers: 16Vdc / 100 mA ungeregelt auf Anfrage 5Vdc 50 mA Maximale Eingangsfrequenz des Zählers: 40 KHz Austausch-Relaisausgang: 5A / 250Vac Merkmale der Analogausgänge: Ausgänge: 4÷20mA - 0÷20mA - 0÷10V Maximale Last für den Stromausgang: 400Ω Min. Last für Spannungsausgang: 1KΩ Auflösung: 12 Bit Speisung: 90÷260 Vac/Vdc, 20÷30 Vac/Vdc Leistungsaufnahme: 5 W Maximale Arbeitstemperatur: 50 °C Höhe der Ziffern: 13 mm Abmessungen: 48x96 (75 mm. Tiefe) Montageplatte: 44,5 mm (H) x 92,5 mm (L) Gewicht: 250 gr. OPTIONEN UND SERIELLE AUSGÄNGE SR1÷3: 1÷3 Relais-Alarme V5: Speisung des Messumformers 5Vdc / 50m OAP: Analoge Ausgänge (0÷20mA, 4÷20mA, 0÷10V) Cod. 12: RS 422 optoisoliert, bidirektional Kod. 13: RS 485 optoisoliert, bidirektional Cod. 14: RS 232 optoisoliert bi-direktional
