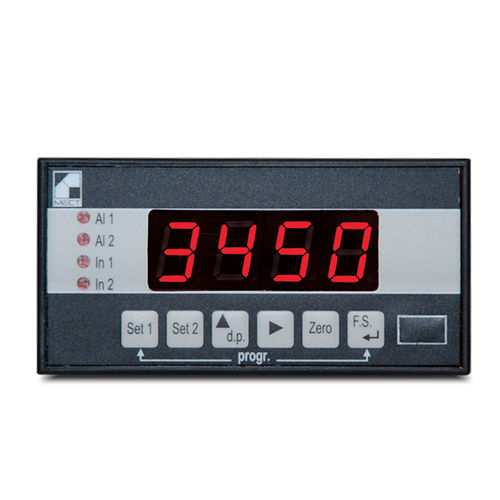

Prozessanzeiger MPM P6

SpannungStromdigital

4-stellige Anzeige in einer 48x96 Box mit zwei Eingängen für 4÷20mA, 0÷20mA, 0÷10V Eingang zur Anzeige von Summe, Differenz, Produkt und Verhältnis. Optional 3 Relais-Alarmausgänge, Analogausgang und serielle Ausgänge. Das Modell MPM P6 ist ein Gerät mit einem Doppelflankenwandler mit zwei Spannungs- oder Stromeingängen (4÷20mA). Das Gerät verfügt über die folgenden Funktionen: 4-stellige Anzeige (-1999÷9999) ablesen eines beliebigen Eingangswertes innerhalb des gewünschten Bereichs (für beide Eingänge) nullstellung der automatischen Ablesefunktion programmierbare Ablesungen wie folgt: in1, in2, in1-in2, in1+in2, in1*in2, in1÷in2. 2 Konv./sec (kein programmierter Filter) fester Nullpunkt (Visualisierung von -1990 bis 9990) Die MPM P6 Geräte können mit den folgenden Optionen bestellt werden: 2 Relais-Alarmausgänge (drei bei 220V-Versorgung), programmierbar für Wert, Hysterese und Verzögerung. Die Alarme können der Anzeige, Kanal 1, Kanal 2, Summe, Differenz, Produkt oder Verhältnis zugewiesen werden. analogausgänge (4÷20mA oder 0÷20mA oder 0÷10V) . Serieller Ausgang RS232, RS422 oder RS485. versorgungsausgang für den Messumformer 16Vdc (für Geräte ohne Alarme und Analogausgang). Ablesungen: 4 Ziffern Genauigkeit besser als: 0,5% Thermische Stabilität: 50 ppm/°C Speisung des Messwertaufnehmers* *: 16V/40mA * (ungeregelt) Eigenschaften der Analogausgänge: Ausgänge: 4÷20mA - 0÷20mA - 0÷10V Maximale Last für den Stromausgang: 400Ω Min. Last für Spannungsausgang: 1KΩ Auflösung: 12 Bit Relaisausgang austauschen: 5A / 250Vac Speisung: 90÷260Vac/Vdc, 25Vac, Vcc oder Vpt (12÷30Vdc) Leistungsaufnahme: 1,5 W Maximale Betriebstemperatur: 50 °C Höhe der Ziffern: 13mm Abmessungen: 48x96 (75 mm. Tiefe) Montageplatte: 44.5 mm (H) x 92,5 mm (L) Gewicht: 250 gr. Montage: durch Schrauben * Nur für Anzeigeinstrumente. Für Instrumente
