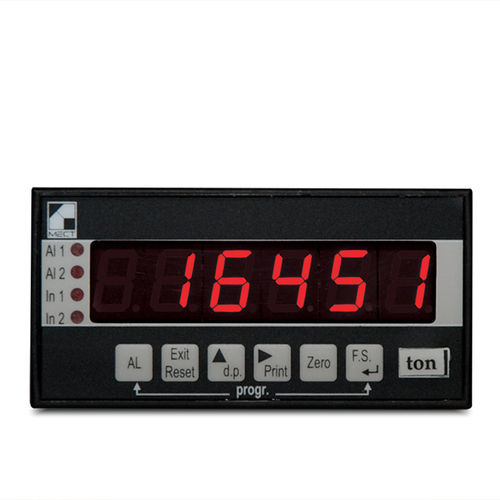

Prozessanzeiger MPA - MPV M6

digitalEinbau

4½-stellige Anzeige in einem 48x96-Gehäuse für AC- oder DC-Strom- oder Spannungseingang. Optional 4 Relais oder 8 statische Alarmausgänge sowie analoge und serielle Ausgänge. Die Modelle MPA-MPV M6 sind Geräte mit 16 Bit A/D-Wandler für AC- oder DC-Spannungs- oder Stromeingang. Die verfügbaren Messskalen sind im Abschnitt "Merkmale" aufgeführt. Für Eingangsspannungen > 20Vac muss eine externe Widerstandstrennung vorgesehen werden. Das Gerät verfügt über die folgenden Funktionen: 4½-stellige Anzeige (± 19999) Anzeige eines beliebigen Eingangswertes innerhalb des gewünschten Bereichs Messung von minimalen oder maximalen Spitzenwerten Ablesung bei 30 Umdrehungen/Sekunde "Filterung" der Messwerte des Instruments Nullstellung der automatischen Ablesefunktion Möglichkeit der Ablesung mit 10 Schritten Linearisierung. Die MPA-MPV M6 Geräte können mit den folgenden Optionen bestellt werden: Normaler oder optoisolierter bidirektionaler serieller Ausgang oder monodirektionale Version für Drucker. 8 statische Alarmausgänge oder 4 Relaisalarmausgänge für Normalbetrieb oder Fensteralarme, vollständig programmierbar für Wert, Hysterese und Verzögerung Normaler oder optoisolierter Analogausgang (4÷20mA oder 0÷20mA oder 0÷10V). Auf Wunsch stabilisierter Leistungsausgang des Messumformers zwischen 5 und 24Vdc Ablesungen: 4½ Ziffern Genauigkeit Eingang DC: < 0,2% Eingangsgenauigkeit AC: 2% Thermische Stabilität: 50 ppm/°C Speisung des Aufnehmers: standardmäßig 24Vdc auf Anfrage 5÷20Vdc/20mA Eigenschaften der Analogausgänge: Ausgänge: 4÷20mA - 0÷20mA - 0÷10V Maximale Last für den Stromausgang: 400Ω Min. Last für Spannungsausgang: 1KΩ Auflösung: 16 Bit Austausch-Relaisausgang: 5A / 250Vac Statische Ausgänge NPN-PNP: 50mA/30Vdc Speisung: 90÷260 Vac/Vdc - 12÷30 Vac/Vdc Leistungsaufnahme: 6W Maximale Betriebstemperatur: 50 °C Höhe der Ziffern: 13mm Abmessungen: 48x96 (120 mm. Tiefe)
