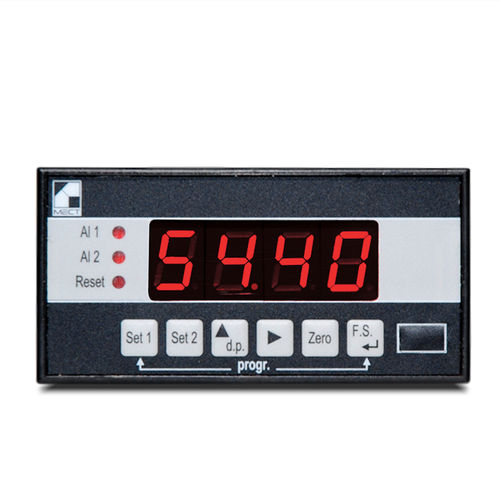

Prozessanzeiger MPA-MPV-MPP P6

GleichspannungWechselspannungStrom

4-stellige Anzeige in einer 48x96 Box für DC- oder AC-Stromeingang, DC- oder AC-Spannungseingang oder Potentiometer-Eingang. Optional 2 Relais-Alarmausgänge und Analogausgang oder Potentiometereingang. Die MPA-Modelle mit Amperemeter-Eingang oder die MPV-Modelle mit Voltmeter-Eingang oder die MPP-Modelle mit Potentiometer-Eingang sind Geräte mit einem Dual Slope Converter für die Messung von Gleich- oder Wechselstrom oder für die Positionierung (mit Potentiometer-Wandlern). Die verfügbaren Skalen sind im Abschnitt "Merkmale" aufgeführt. Das Gerät bietet die folgenden Funktionen: - 4-stellige Anzeige (+9999 Ablesepunkte) - automatische Nullstellung des Messwertes - spannungsversorgung für den Messwertaufnehmer - fester Nullpunkt (Visualisierung von -1990 bis 9990) - ablesung bei 4 Konv/Sek. (ohne Filterprogr.) Die Geräte der Serien MPA, MPV und MPP können mit Analogausgängen und zwei Alarmsignalen bestellt werden, die für Wert, Hysterese und Verzögerungsfunktionen vollständig konfigurierbar sind. Ablesungen: 4 Ziffern Genauigkeit Eingang DC: < 0,5% Eingangsgenauigkeit AC: 2% Thermische Stabilität: 50 ppm/°C Spannungsversorgung des Messwertaufnehmers* *: 14V/25mA (ungeregelt) Anschließbare Potentiometer (MPP): von 500Ω bis 50KΩ Potentiometer-Stromversorgung: 2,5Vdc Merkmale der Analogausgänge: Ausgänge: 4÷20mA - 0÷20mA - 0÷10V Maximale Last für Stromausgang: 400Ω Min. Last für Spannungsausgang: 1KΩ Auflösung: 12 Bit Relaisausgang austauschen: 5A / 250Vac Speisung: 90÷260 Vac/Vdc, 25Vac, Vcc oder Vpt (12÷30Vdc) Leistungsaufnahme: 1,5 W Maximale Betriebstemperatur: 50 °C Höhe der Ziffern: 13mm Abmessungen: 48x96 ( 75 mm. Tiefe) Montageplatte: 44.5 mm (H) x 92,5 mm (L) Gewicht: 250 gr. Montage: durch Schrauben
