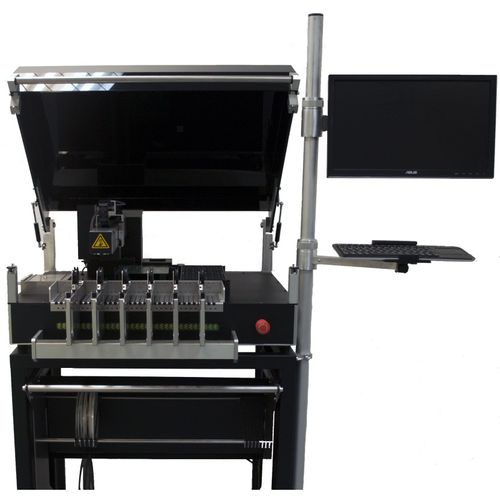

SMT-Bestückungsmaschine P20

automatischmit optischem Ausrichtsystem

Technische Daten PCB max. Arbeitsbereich 540x480mm Bauelementespektrum von 0201 bis 40x80mm min pitch 0,4mm Bauelemente Verpackung Gurte / Stangen / Trays / Schüttgut Bauelemente-Zentrierung optisches Kamerasystem Leistungsrate bis zu 1600 BE/Std. Zuführungen alle Typen max. 33x8mm automatische + 40x8mm semiautomatische Zuführungen und 2 x ( 300x200mm) IC -Trays bei Leiterplatte 300x200mm Auflösung X / Y -Achse : 0,008mm (Linearencoder ) Z -Achse : 0,02mm (Linearencoder ) Rotation : 0,01° (Rotationsencoder ) Positionsgenauigkeit +/- 0,03mm mm Abmesssungen und Gewicht 800 x 750 x 550mm / ca . 95 kg Versorgung 110V-230V / 50-60Hz / 1250W / 0,6 MPa / min. 30l/min Eigenschaften des SMD bestückungsautomaten P20 Präzisions SMD-Bestückungsautomat mit optischer Zentrierung Graphische Bedieneroberfläche 1 x automatischer Bestückungskopf Automatischer Pipettenwechsler (6-fach) Top - Kamerasystem für automatische Referenzpunktkorrektur Bottom - Kamerasystem für automatische Bauelementezentrierung Optische Inspektion des Lotpastendrucks, und der Bauelementeplatzierung smart Feeder - CAN Bus CAD-Editor für alle CAD-Systeme Teach in - elektronischer Manipulator Service via Internet - remote service kit Bedienungsfeld: Maus, LCD Minitor und Tastatur Anwendungsbereich Kleinserienproduktion Bestückung von alle Typen von SMD Bauelementen
