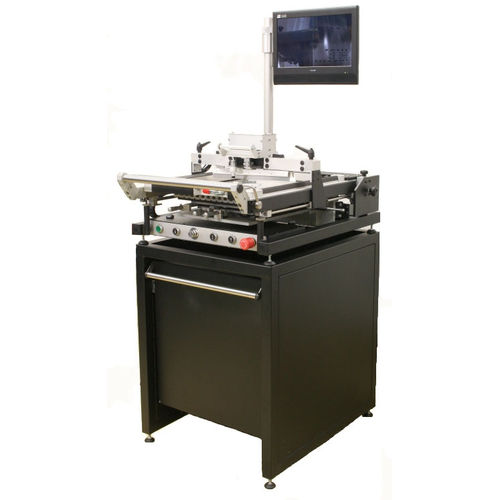

Automatische Siebdruckmaschine S40

LötpastenSMTflach

Halbautomatischer SMD Schablonendrucker mit Kamerasystem Technische Daten Rahmengröße max. 550 x 470 mm Schnellspannrahmen – 4 seitig andere Rahmen in beliebigen Größen können auch eingesetzt werden Leiterplatte max. 400 x 375mm Druckfläche max. 380 x 360 mm Visionsystem 2 Integrierte CCD Kameras / 17" LCD Monitor Programmieren Druckparameter einstellbar über Bedienpanel Programmierung von allen anderen relevanten Druckparametern über USB-Schnittstelle Rakelvorschub antrieb elektrisch elektronisch gesteuerte Rakelgeschwindigkeit 5 - 150mm/s alle relevanten Druckparameter freiprogrammierbar über USB-Schnittstelle Rakel System automatisch umschaltbarer Doppelrakelkopf universal Halterungen für Metall- oder Gummirakel verstellbarer Rakelneigungswinkel 0 - 60° einstellbare Rakelandruckkraft 0 - 200N Bedruckung Ein- bzw. zweiseitig Tischabsenkung automatisch Z=10 mm einstellbare Absenkgeschwindigkeit 0,2 - 4 mm/s einstellbare Tischandruckkraft 0 - 450N Tisch - X, Y / Theta Justierung +/- 12 mm / +/- 2,7° Höhenverstellungt (Z-Achse) 0 – 24 mm Tisch - Einstellgenauigkeit +/- 0,01 mm Versorgung 220V AC / 300W / Druckluft 8 bar Maße und Gewichte 860 x 650 x 380 mm / ca.86 kg Einsatzbereich Klein- bzw. Mittelserien sieb- bzw. Schablonendruck von SMD Kleber, Lotpaste , Wärmeleitpaste , Leitkleber oder anderen Medien auf beliebigen Substraten geeignet für fine pitch Bauelemente minimales Pad-Rastermaß 0,3mm
