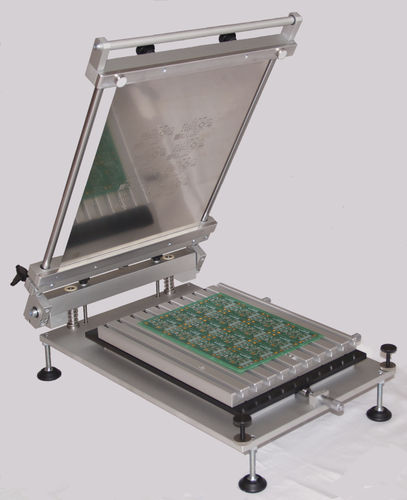

Lötpasten-Siebdruckmaschine S1

SMTflachmanuell

Schablonendrucker S1 Technische Daten Schablonengröße max. 395 x 280 mm variables Schnellspannsystem – 2 seitig Schablonenlänge und -breite variabel Schablonen mit oder ohne Perforation Leiterplatte max. 300 x 250 mm Druckfläche max. 300 x 240 mm Rakel manuell – Metallrakel Bedruckung ein- bzw. zweiseitige Leiterplatten Höhenverstellungt (Z-Achse) 0 – 22 mm Tisch - X, Y / Theta Justierung +/- 10 mm / +/- 2° Einstellgenauigkeit +/- 0,01 mm Maße und Gewichte 530 x 370 x 130 mm / ca. 20 kg Einsatzbereich prototypen, Kleinserien Schablonendruck von Kleber,Lotpaste bzw. von anderen Medien auf beliebigen Substraten minimales Pad-Rastermaß 0,5mm
