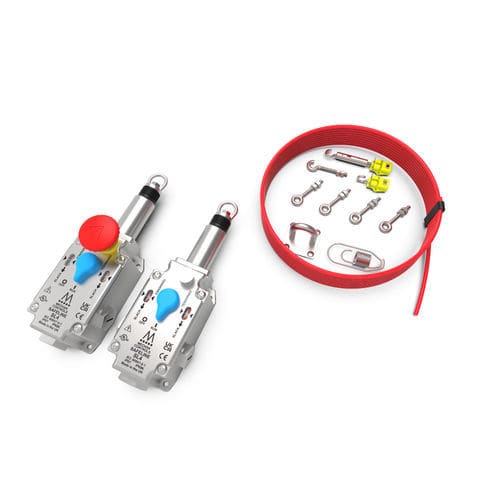

Mehrpoliger Schalter SafeLine 4

IP69KSIL 3Rücksetz

- Zwangsläufiger Mechanismus - für sofortige Kontaktverriegelung - Optionaler Pilzkopf E|Stop - Zwei Statusanzeigen für einfaches Spannen - Vier Sätze von Kontakten - 2NC + 2NO oder 3NC + 1NO - Schutzart IP69K Der SL4 verfügt über eine formschlüssige mechanische Verbindung zwischen den Schaltkontakten und dem Drahtseilmechanismus gemäß IEC60947-5-1. Der SL4-Schalter wird durch Vorspannung des Seils und Verwendung einer Spann-/Greifvorrichtung, die das Seil einklemmt und dann an den Ösenschrauben des Schalters einhakt, in einen betriebsbereiten Zustand gebracht. Die korrekte Spannung kann anhand der Spannungsindikatoren auf beiden Seiten des Gehäuses festgestellt werden. Nach dem Spannen können die Kontaktblöcke des Schalters in den Betriebszustand versetzt werden (Sicherheitskontakte geschlossen, Hilfskontakte geöffnet), indem der blaue Schalter in die Stellung "Betrieb" gedreht wird; zu diesem Zeitpunkt ist die Maschine/das Sicherheitsrelais betriebsbereit. Beim Ziehen/Drücken des roten Not-Aus-Schalters oder beim Reißen (Spannungsverlust) des Seils werden die Sicherheitskontakte geöffnet und die Hilfskontakte geschlossen. Das SL4 ist mechanisch verriegelt und kann nur in den Betriebszustand zurückversetzt werden, indem der blaue Rückstellschalter gemäß ISO13850 in die "Run"-Position gedreht wird.
