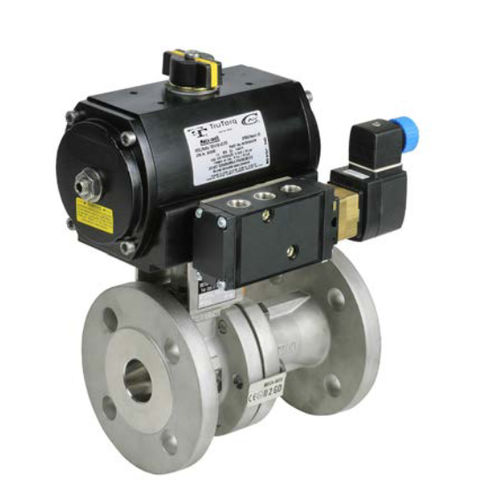

Kugelventil

pneumatischHebelfür Chemikalien

A - NF EN ISO 5211 Flansch oben Gewährleistet eine eventuelle Motorisierung und Kerben ermöglichen die Verriegelung des Griffs in geöffneter oder geschlossener Position. B - Flanschflächen Erhöhte Fläche standardmäßig bearbeitet. C - Bearbeitungen Um die Abwesenheit von Fremdkörpern und die gute Qualität der Gussstücke zu gewährleisten, werden alle Innenteile maschinell bearbeitet. D - Bohrung Volle Bohrung als Standard. E - Kennzeichnung nach EN19 Auf dem Gehäuse und auf dem Anschlussstück, PN/DN, Materialschild Hersteller. F - Gehäuseflansch Eine homogene Konstruktion, die die Konzentration von Festigkeit auf den Gehäuseflansch vermeidet, da die Abmessungen des Gehäuseflansches kohärent mit den Anschlussflanschen PN40 oder PN16 des Rohres ausgelegt sind. 4 - Spindeldruckdichtung Hergestellt aus 20% PEEK, gefüllt mit PTFE, gewährleistet sie eine bessere Lebensdauer der Stopfbuchspackung. 6 - Stopfbuchspackung Die Stopfbuchspackung wird mit einer "V-Ring"-Packung hergestellt und ausgestattet. Diese Ausführung ist antistatisch und nach TA-Luft geprüft. eine "Fire Safe" Version ist verfügbar. 14 - Gehäusedichtung 3 Versionen verfügbar: PTFE für die "Chemie-Version" - Graphit für die "Fire Safe"-Version nach EN ISO 10497 mit chemischer PTFE-Barriere, die den Kontakt der Flüssigkeit mit Graphit verhindert - Fluorsilikon für thermische Beanspruchung. Ausführung nach NF EN 12516-1, DIN 3841, AINSI B16.34 Antistatische Stopfbuchspackung nach ISO 7121, NF EN 1983 Stopfbuchspackung (6) aus PTFE+Kohlenstoff+Graphit Kugel-Feder-System (B) zwischen Spindel & Gehäuse und Spindel & Kugel (DN >50) Axialdichtung (4) aus PEEK verstärktem PTFE Abdichtung mit einer "V-Ring"-Packung (6), um eine Abdichtung unter dem vom Ventilgehäuse kommenden Druck zu ermöglichen Stopfbuchse aus rostfreiem Stahl (24) Verschleißausgleich durch ein Paar Federscheiben (7) Gekapselte Gehäusedichtungen zur Gewährleistung der internen/externen Dichtheit.
