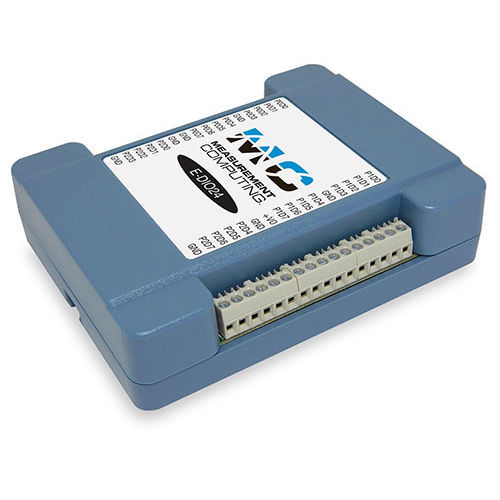

Mehrkanal-Datenerfassungsmodul E-DIO24

Einbauembeddeddigital

Die Ethernet-Digital-E/A-Geräte der Serie E-DIO24 bieten 24 Kanäle für die Ansteuerung von Relais und einen Zählerkanal und sind damit ideal für netzwerkbasierte Fernüberwachungs- und -steuerungsanwendungen geeignet. OEM-Version für Embedded-Anwendungen verfügbar. Das digitale E/A-Gerät E-DIO24 ist ideal für netzwerkbasierte Anwendungen und Fernüberwachung und -steuerung. Das Gerät verfügt über 24 High-Drive-Kanäle für die Ansteuerung von Relais und einen Zählerkanal. E-DIO24 ist funktional äquivalent zu den Geräten der Serien USB-DIO24 und USB-1024, was die Migration von Anwendungen erleichtert Ethernet-Schnittstelle Der E-DIO24 verfügt über einen integrierten Hochgeschwindigkeits-Kommunikationsport. Benutzer können das Gerät mit Software über das Internet fernsteuern und konfigurieren. Digitale E/A Der E-DIO24 verfügt über 24 digitale E/A-Leitungen, die als drei 8-Bit-Ports konfiguriert sind. Jedes Bit kann individuell als Eingang oder Ausgang konfiguriert werden. Der Benutzer kann ein digitales Bit, das als Ausgang konfiguriert ist, aktivieren, um den Zustand zu ändern, wenn eine Host-Verbindung hergestellt oder unterbrochen wird. Daten können mit einer Geschwindigkeit von bis zu 5kS/s übertragen werden, wenn das Gerät und der Host über Ethernet mit demselben lokalen Netzwerk verbunden sind. Jeder Jumper konfiguriert einen 8-Bit-Digitalport und kann leicht auf Pull-down umgestellt werden. Zählereingang Der 32-Bit-Ereigniszähler-Pin zählt TTL-Impulse und akzeptiert Frequenzeingänge bis zu 10 MHz. Der Zugriff auf den Zähler erfolgt über den gemeinsamen Pin mit dem digitalen Port 2bit 7 (P2D7).
