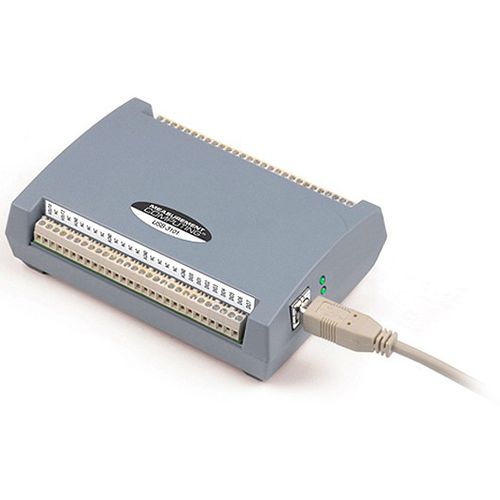

Spannungs-Datenerfassungsmodul USB-3100 Series

DrehzahlMehrkanalBenchtop

Die USB-Analogausgangsgeräte der Serie USB-3100 bieten analoge Spannungs- und Stromausgänge sowie digitale und Zählerfunktionen. Ein synchroner DAC-Ausgang und ein High-Drive-Stromausgang sind verfügbar. Die Geräte der Serie USB-3100 sind Spannungs- und Stromausgangsgeräte für USB 2.0 mit voller Geschwindigkeit. Jedes Gerät bietet vier, acht oder 16 Spannungsausgänge. Die USB-3102/3104/3106 bieten ebenfalls vier, acht oder 16 Stromausgänge. Alle Geräte bieten synchrone und gleichzeitige Spannungsaktualisierungen. Alle Geräte der USB-3100-Serie mit Ausnahme des USB-3101FS bieten acht digitale E/A-Leitungen und einen 32-Bit-Ereigniszähler. Analoger Ausgang Alle Geräte der USB-3100-Serie bieten entweder vier, acht oder 16 Kanäle mit 16-Bit-Analogausgang. USB-3101FS: Jeder Kanal hat einen festen Spannungsausgangsbereich von ±10 V. Die Ausgänge können einzeln oder gleichzeitig aktualisiert werden. Jeder Kanal verfügt über einen D/A-Wandler (DAC), der ein Spannungssignal erzeugt. Jeder Kanal verfügt außerdem über einen Überspannungsschutz von ±30 V und einen unbegrenzten Kurzschlussschutz. DerUSB-3101FS verfügt über eine Kanal-Masse-Isolierung von 250 Vrms, die das Gerät und den Computer vor Massespitzen schützt und einen zuverlässigen Datenstrom gewährleistet, wodurch er sich für Hochspannungsanwendungen eignet. Alle anderen Geräte der USB-3100-Serie: Jeder Kanal ist per Software wählbar für einen abipolaren Spannungsausgangsbereich von ±10 V oder einen unipolaren Bereich von 0 V bis 10 V. Die Kanalausgänge können einzeln oder gleichzeitig aktualisiert werden. Stromausgang (nur USB-3102/3104/3106) Diese Geräte bieten einen Stromausgang von 0 mA bis 20 mA. Jeder DAC steuert ein Spannungs-/Stromkanalpaar gleichzeitig. Jedes Kanalpaar kann einzeln oder gleichzeitig aktualisiert werden.
