Analoge Datenerfassungskarte MCC 128-OEM
16-Bit

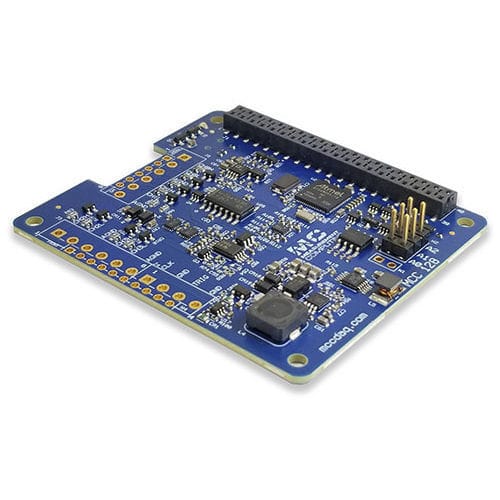

Analoge Datenerfassungskarte - MCC 128-OEM - Measurement Computing - 16-Bit
Analoge Datenerfassungskarte - MCC 128-OEM - Measurement Computing - 16-Bit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Eingangssignal
analog
Weitere Eigenschaften
16-Bit

Beschreibung

Der MCC 128-OEM DAQ HAT bietet 8 SE/4 DIFF-Kanäle zur analogen Spannungsmessung für Raspberry Pi-basierte Datenerfassungs-/Datenloggersysteme. Er verfügt über eine 16-Bit-Auflösung und mehrere analoge Eingangsbereiche, ideal für Präzisionsmessungen. Die maximale Abtastrate des MCC 128-OEM beträgt 100 kS/s pro Board für Einzelpunkt- oder Wellenform-Spannungsmessungen. Bis zu acht MCC 128-Geräte können gestapelt werden - für bis zu 64 Datenkanäle und einen maximalen Durchsatz von 320 kS/s. Alle MCC DAQ HATs bieten benutzerfreundliche Open-Source-Bibliotheken und Beispiele, mit denen Sie schnell zuverlässige und hochwertige Messungen durchführen können. Der MCC 128 ist ein Spannungs-HAT (Hardware Attached on Top) Board, das für die Verwendung mit dem Raspberry Pi, dem beliebtesten Einplatinencomputer auf dem Markt, entwickelt wurde.ein HAT ist ein Add-on Board mit einem 40W GPIO (General Purpose Input/Output) Anschluss, der der Raspberry Pi HAT Spezifikation entspricht.der MCC 128 HAT bietet 8 SE/4 DIFF Analogeingänge für Spannungsmessungen.bis zu acht MCC HATs können auf einem Raspberry Pi gestapelt werden. Raspberry Pi Schnittstelle Der MCC 128-Header wird in den 40-poligen GPIO-Anschluss (General Purpose I/O) des vom Kunden gelieferten Raspberry Pi eingesteckt. Der MCC 128 wurde für die Verwendung mit allen Raspberry Pimodellen mit dem 40-poligen GPIO-Anschluss getestet. HAT-Konfiguration Die HAT-Konfigurationsparameter werden in einem On-Board-EEPROM gespeichert, das es dem Raspberry Pi ermöglicht, die GPIO-Pins automatisch einzustellen, wenn das HAT angeschlossen wird. Stapelbare HATs Bis zu acht MCC-HAT-Boards können auf einen einzigen Raspberry Pi gestapelt werden. Mehrere Boards können über externe Takt- und Trigger-Eingangsoptionen synchronisiert werden, wobei die MCC HAT-Modelle im Stapel beliebig kombiniert werden können.

---
