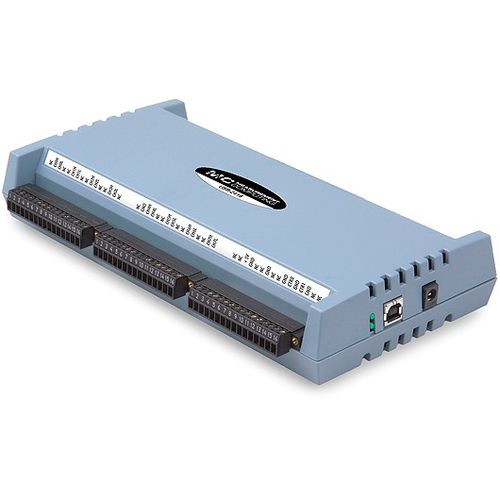

Spannungs-Datenerfassungsmodul USB-2416 series

MehrkanalUSBAnalogeingang

Die USB-2416-Serie von USB-Datenerfassungsgeräten (DAQ) eignet sich ideal für Anwendungen mit höherer Kanalzahl zur Messung von Spannung oder Thermoelementen. Zu den Merkmalen gehören erweiterbare analoge und digitale E/A sowie Zählerfunktionen. Es sind bis zu vier analoge Ausgänge verfügbar. Die analogen Eingangskanäle sind mit AI-EXP32 auf bis zu 64 SE/32 DIFF erweiterbar. Die USB-2416 Serie bietet außergewöhnliche Leistung und Genauigkeit für Spannungs- und Temperaturmessungen. Jedes Gerät ist für den USB-Bus konzipiert und bietet bis zu 32 analoge Eingangskanäle mit 24-Bit-Auflösung, 8 digitale E/A und zwei Zählereingänge. Der USB-2416-4AO verfügt außerdem über vier analoge Ausgänge. Durch den Anschluss an das Erweiterungsgerät AI-EXP32 stehen weitere 32 analoge Eingangskanäle und 16 digitale E/A-Leitungen zur Verfügung. Die analogen Eingänge können vom Benutzer für Spannungs- oder Thermoelementeingänge pro Kanal konfiguriert werden. Analoger Eingang Jedes Gerät bietet 32 SE/16 DIFF Analogeingänge, erweiterbar auf 64 SE/32 DIFF.Software-auswählbare Spannungseingangsbereiche sind pro Kanal konfigurierbar.USB-2416 Series Geräte können analoge Eingangskanäle mit bis zu 1 kS/s abtasten. Die Erkennung von Thermoelementen wird automatisch für Thermoelementmessungen aktiviert. Analoger Ausgang (nur USB-2416-4AO) Der USB-2416-4AO bietet vier 16-Bit-Analogausgänge mit einem Ausgangsbereich von ±10 V. Die Analogausgänge können mit einer maximalen Rate von 1 kS/s (systemabhängig) aktualisiert werden. Digitale E/A Die Geräte der Serie USB-2416 bieten acht digitale E/A-Leitungen mit Lese-/Schreibgeschwindigkeiten von 500 Ports oder Einzelbit-Lesungen pro Sekunde.Jeder DIO-Kanal ist ein Open-Drain. Die digitalen Ausgänge können bis zu 150 mA für Direktantriebsanwendungen aufnehmen. Der maximale Sinkstrom beträgt 150 mA pro Acht-Kanal-Bank, oder, wenn alle acht Kanäle verwendet werden, 18 mA (maximal) pro Kanal.
