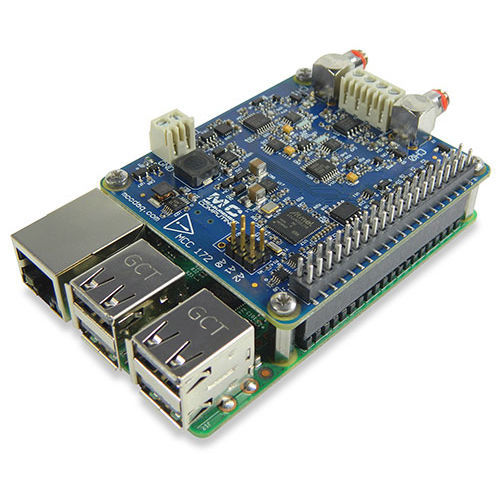

Analoge Datenerfassungskarte MCC 172

Multifunktion

Der MCC 172 ist ein Zweikanal-DAQ-HAT für die Durchführung von Schall- und Vibrationsmessungen mit IEPE-Sensoren wie Beschleunigungsmessern und Mikrofonen. Er verfügt über einen 24-Bit-A/D-Wandler pro Kanal und eine maximale Abtastrate von 51,2 kS/s/Ch. Bis zu acht MCC-HATs können auf einem Raspberry Pi gestapelt werden, so dass Benutzer Multifunktionslösungen mit hoher Kanalzahl für verschiedene Signaltypen erstellen können. Alle MCC DAQ HATs enthalten einfach zu verwendende C/C++®- und Python™-Open-Source-Bibliotheken und Beispiele für die schnelle Durchführung zuverlässiger Qualitätsmessungen. Raspberry Pi-Schnittstelle Der MCC 172 wird an den 40-poligen GPIO-Anschluss (General Purpose I/O) des vom Kunden gelieferten Raspberry Pi angeschlossen. Der MCC 172 wurde für die Verwendung mit allen Raspberry Pimodellen mit dem 40-poligen GPIO-Anschluss getestet. HAT-Konfiguration Die HAT-Konfigurationsparameter werden in einem On-Board-EEPROM gespeichert, das es dem Raspberry Pi ermöglicht, die GPIO-Pins automatisch einzustellen, wenn das HAT angeschlossen wird. Stapelbare HATs Bis zu acht MCC HAT-Boards können auf einem einzigen Raspberry Pi gestapelt werden.Benutzer können MCC HAT-Modelle im Stapel mischen und anpassen.AnalogeingangDie beiden 24-Bit-Differential-Analogeingangskanäle erfassen gleichzeitig Daten mit einer Geschwindigkeit von bis zu 51,2 kS/s. Die Benutzer können den IEPE-Anregungsstrom ein- oder ausschalten. Jeder Kanal hat einen eigenen A/D-Wandler. Beide ADCs teilen sich den gleichen Takt und sind synchronisiert, um die Umwandlungen zur gleichen Zeit für synchrone Daten zu starten. Synchronisierung mehrerer HATsMehrere MCC 172 HATs können mit einem einzigen Abtasttakt synchronisiert werden. Der Takt ist für Abtastraten zwischen 51,2 kS/s und 200 S/s programmierbar.
