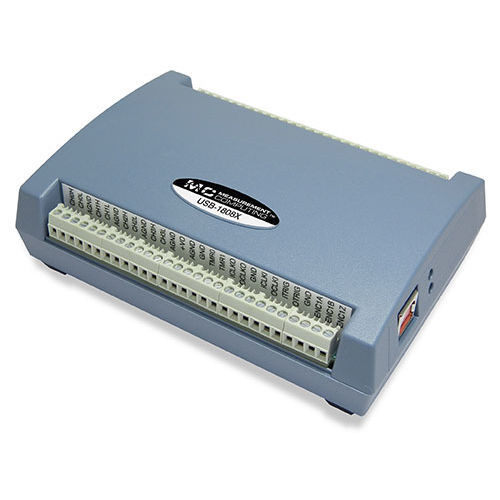

Mehrkanal-Datenerfassungsmodul USB-1808 series

BenchtopDigital-E/AHochgeschwindigkeit

Die Datenerfassungsgeräte (DAQ) der Serie USB-1808 bieten hochauflösende 18-Bit-Analogeingänge sowie digitale E/A und Zählermessungen gleichzeitig. Sie verfügen über synchrone E/A, die es ermöglichen, analoge, digitale und Zählereingänge zu lesen und gleichzeitig analoge und digitale Ausgänge zu erzeugen. Es sind OEM-Versionen für eingebettete Anwendungen erhältlich. Bei den Geräten der Serie USB-1808 handelt es sich um leistungsstarke DAQ-Geräte mit simultaner Abtastung. Alle Geräte bieten synchrone und gleichzeitige Spannungs-E/A, Wellenform-Ausgang, Zähler-Eingang, Quadratur-Encoder-Eingang, Timer-Ausgang und digitale E/A. USB-1808X-Modelle bieten synchrone E/A-Operationen mit Raten von bis zu 200 kS/s pro Kanal, während USB-1808-Modelle dieselben Funktionen mit Raten von bis zu 50 kS/s pro Kanal bieten. Analoger Eingang Die Geräte der USB-1808-Serie bieten acht analoge 18-Bit-Eingänge mit Simultanabtastung, die per Software pro Kanal für den DIFF- oder SE-Modus ausgewählt werden können. Die USB-1808X-Modelle unterstützen Abtastraten von bis zu 200 kS/s pro Kanal, während die USB-1808-Modelle Abtastraten von bis zu 50 kS/s pro Kanal unterstützen. Alle Geräte unterstützen Spannungsbereiche von ±10 V, ±5 V, 0 V bis 10 V und 0 V bis 5 V. Kanal-Gain-Warteschlange Mit der Channel-Gain-Queue-Funktion können Sie eine Liste von Kanälen und Verstärkungen für jeden Scan konfigurieren. Jeder Kanal kann eine andere Verstärkungseinstellung haben, und die Einstellungen werden in einer Liste gespeichert, die in den lokalen Speicher des Geräts geschrieben wird. Die Liste der Kanalverstärkungs-Warteschlange auf Geräten der Serie USB-1808 kann bis zu acht eindeutige Kanäle enthalten, die in aufsteigender Reihenfolge aufgelistet werden müssen.
