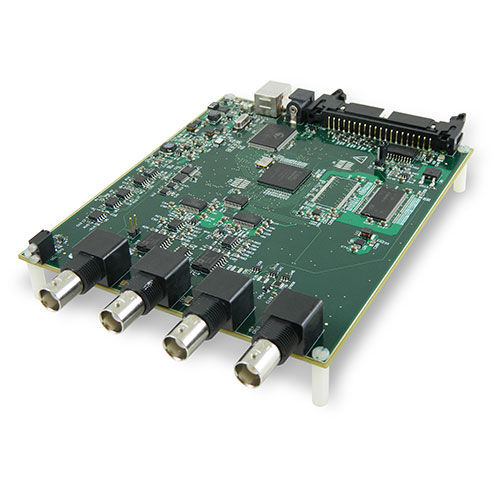

MI/O-Datenerfassungskarte USB-2020

analogdigital8 Kanäle

Das USB-2020 Datenerfassungsgerät (DAQ) bietet simultane Hochgeschwindigkeits-Analogeingänge mit Raten von bis zu 20 MS/s pro Kanal. Benutzer können Daten direkt in den 64 MS Onboard-Speicher abtasten oder kontinuierlich Daten an einen Host-Computer übertragen. Zu den Funktionen gehören ein A/D-Wandler pro Kanal, flexible Trigger- und Gating-Optionen sowie digitale E/A. Das USB-2020 ist eine Hochgeschwindigkeits-Datenerfassungskarte mit zwei Kanälen, die eine gleichzeitige Abtastung mit Raten von bis zu 20 MS/s pro Kanal ermöglicht. Der Benutzer kann Daten von beiden Kanälen mit einer Gesamtrate von 40 MS/s in den 64-Megasample-Onboard-Speicher abtasten oder kontinuierlich Daten mit bis zu 8 MS/s für einen oder beide Kanäle über eine Hochgeschwindigkeits-USB-Verbindung zu einem Host-Computer streamen.Jeder Kanal verfügt über einen eigenen A/D-Wandler für die gleichzeitige Abtastung, um Kanalverzerrungen zu eliminieren und sicherzustellen, dass die Phaseninformationen zwischen den Kanälen erhalten bleiben.Flexible Trigger- und Gating-Optionen stellen sicher, dass Daten bei Bedarf erfasst werden. Der Takt-E/A-Eingang ermöglicht die Steuerung der Erfassungen durch den integrierten Taktgeber oder durch eine externe Taktquelle für Anwendungen, die eine vom Benutzer bereitgestellte Taktung erfordern. Die Karte bietet Signalanschlüsse über vier Standard-BNC-Anschlüsse und einen 40-poligen Hilfsanschluss. AI-Erfassungsmodi Der USB-2020 kann analoge Daten im BURSTIO- oder kontinuierlichen Scan-Modus erfassen.
