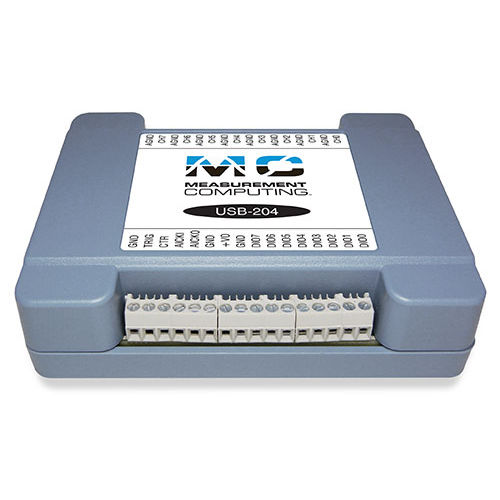

Leistungsdatenerfassungsmodul USB 200 series

MehrkanalBenchtopembedded

Die USB-200-Serie von USB-Datenerfassungsgeräten (DAQ) bietet höhere Abtastgeschwindigkeiten im Vergleich zu ähnlich teuren 12-Bit DAQ-Geräten. Jedes Gerät bietet Analogeingangs-, Digital- und Zählerfunktionen sowie bis zu zwei Analogausgänge. Für Embedded-Anwendungen sind OEM-Versionen erhältlich. AnalogeingängeUSB-200 Geräte der Serie bieten acht analoge 12-Bit-SE-Eingänge. Der analoge Eingangsbereich ist auf ±10 V festgelegt. AbtastrateDie maximale kontinuierliche Abtastrate ist eine Summenrate. In der folgenden Tabelle ist die maximale Rate pro Kanal beim Scannen von einem bis acht Kanälen aufgeführt Analoger Ausgang (USB-202 und USB-205) Die Standard- und OEM-Versionen des USB-202 und USB-205 verfügen über zwei analoge 12-Bit-Ausgangskanäle. Beide Ausgänge können gleichzeitig mit einer Rate von bis zu 125 S/s pro Kanal aktualisiert werden. Ein Ausgang kann mit einer Rate von bis zu 250 S/s upgedatet werden. Der Ausgangsbereich ist auf 0 V bis 5 V festgelegt. Externe Pacer-E/A Jedes Gerät der USB-200-Serie verfügt über einen externen Takteingang und einen Taktausgang für den analogen Eingangstaktgeber. Sie können ein externes Taktsignal an die Eingangsklemme für den externen Takt anschließen. Bei Verwendung des internen Takts gibt jedes Gerät den ADC-Abtasttakt aus. - Acht 12-Bit-Analogeingänge - Abtastraten bis zu 500 kS/s - Bis zu zwei analoge Ausgänge - Acht digitale E/A-Leitungen - Ein 32-Bit-Ereigniszähler-Eingang - Externe Schrittmacher-E/A - Keine externe Stromversorgung erforderlich - Erhältlich mit Gehäuse und Schraubklemmen oder als als reines OEM-Board mit Header steckern - ACC-205 DIN-Schienen-Kit erhältlich Unterstützte Betriebssysteme - Windows® 11/10/8/7/ Vista®XP 32/64-Bit - Linux® - Android™
