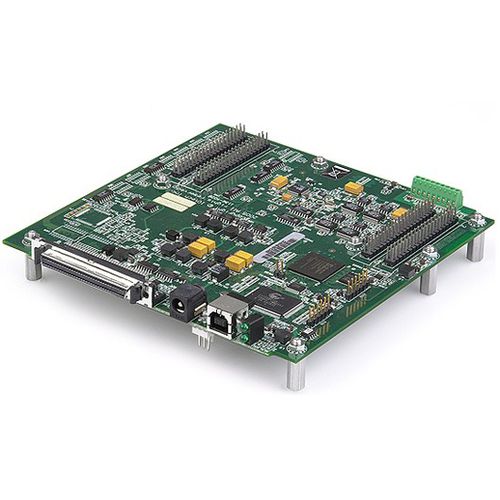

MI/O-Datenerfassungskarte USB-2500 Series

analogdigitalMultifunktion

Die USB-2500-Serie von Hochgeschwindigkeits-USB-Datenerfassungskarten (DAQ) bietet synchrone analoge, digitale und Zähler/Timer-Funktionen sowie Unterstützung für Quadratur-Encoder. Es sind bis zu vier analoge Ausgänge verfügbar. Jede Karte bietet synchrone und gleichzeitige Spannungseingänge, Temperatureingänge, Wellenformausgänge, Zählereingänge, Quadratur-Encoder-Eingänge, Timerausgänge und digitale E/A. Alles, was zum Erfassen, Anzeigen und Speichern von Daten erforderlich ist, ist in der USB-2500-Serie enthalten, einschließlich umfassender Softwareunterstützung. Die Geräte der USB-2500-Serie verfügen über einen 16-Bit/1-MHz-A/D-Wandler, bis zu 64 Analogeingänge, bis zu vier 16-Bit-1-MHz-Analogausgänge, 24 Hochgeschwindigkeits-Digital-E/A, 2 Timerausgänge und vier 32-Bit-Zähler. Alle Analog-E/A, Digital-E/A und Zähler-/Timer-E/A können synchron und gleichzeitig betrieben werden, was eine deterministische E/A zwischen allen Signaltypen gewährleistet. Einzigartig an der USB-2500-Serie ist ein hochdeterministischer Steuerungsausgabemodus mit geringer Latenz, der unabhängig vom PC arbeitet. In diesem Modus können digitale, analoge und Timer-Ausgänge auf analoge, digitale und Zählereingänge innerhalb von 2 µs reagieren; das ist mindestens 1.000 Mal schneller als bei anderen Produkten, die für die Entscheidungsfindung auf den PC angewiesen sind. Analoger Eingang Die USB-2500-Serie verfügt über einen 16-Bit-A/D-Wandler mit 1 MHz, der mit 16 unsymmetrischen und 8 differenziellen Analogeingängen (Modelle USB-2523 und USB-2527) bzw. 64 unsymmetrischen und 32 differenziellen Analogeingängen (Modelle USB-2533 und USB-2537) gekoppelt ist.Die analogen Eingangsbereiche sind per Software konfigurierbar. Jeder Kanal kann für einen anderen Bereich sowie für einen bipolaren Single-Ended- oder Differenzeingang oder einen Thermoelementeingang konfiguriert werden.
