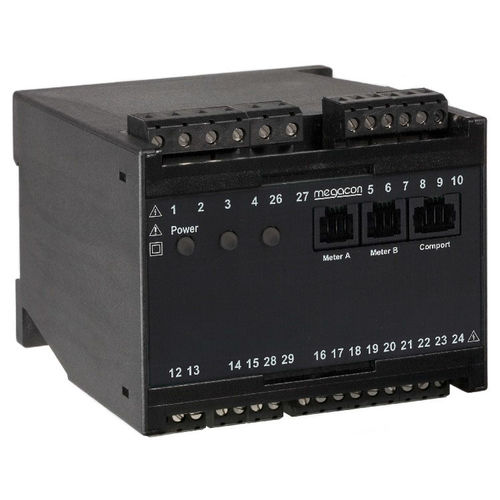

Messgerät mit Mehrfachwandler MT-xWRx Series

BlindleistungWirkleistungfür Stromnetz

MESSUMFORMER - WIRK- UND BLINDLEISTUNG - Kombinierter Wirkleistungs- (Watt) und Blindleistungsmessumformer (VAr) für symmetrische und unsymmetrische Last - Präzise Echt-Effektivwertmessung der Klasse 0,5 (Watt) und der Klasse 1 (VAr), unbeeinflusst von jeglicher Wellenformverzerrung - Zur Verwendung mit 1A oder 5A Stromwandlern - Bis zu zwei einzelne sehr schnelle analoge Ausgangssignale (<50mS), (optional) - DIN96-Slave-Anzeigen mit voller Leistungsskala (optional) Der digital gesteuerte PMT-xWRx ist ein Präzisionsmessumformer für symmetrische oder unsymmetrische Lastsysteme in Wirk- (Watt) und Blindleistung (VAr). Er wird in Anwendungen eingesetzt, die eine sehr schnelle Reaktion und eine präzise Überwachung von Wirk- und Blindleistung erfordern. Ideal für Systeme zur Regelung und Steuerung der Last an Generatoren, Motoren und Wechselrichtern. Das Gerät misst die Spannung und den Strom mit echtem Effektivwert, und die Genauigkeit ist unabhängig von jeglicher Wellenformverzerrung. Eine grüne LED (ON) zeigt das Vorhandensein der Hilfsspannung an. Zwei einzelne sehr schnelle analoge Ausgangssignale, deren Amplitude proportional zur gemessenen Wirkleistung (Watt) oder Blindleistung (VAr) ist. Wenn ein Ausgang für die Fernablesung von Zählern verwendet wird, empfehlen wir 0-1mA für die Slave-Anzeige. Das Gerät verfügt außerdem über einen zusätzlichen RJ12-Ausgang für ein DIN96-Slave-Anzeigegerät (optional). Der störsichere mA-Ausgang ist sowohl von den C.T.- und Spannungseingängen als auch von der Hilfsspannung isoliert. Bei den Standardmodellen wird die Hilfsspannung von der überwachten Spannung (Klemme 1 & 2) abgenommen. Optional kann er auch mit separater AC- oder DC-Hilfsspannung (Klemme 26 & 27) geliefert werden, dies muss jedoch bei der Bestellung angegeben werden.
