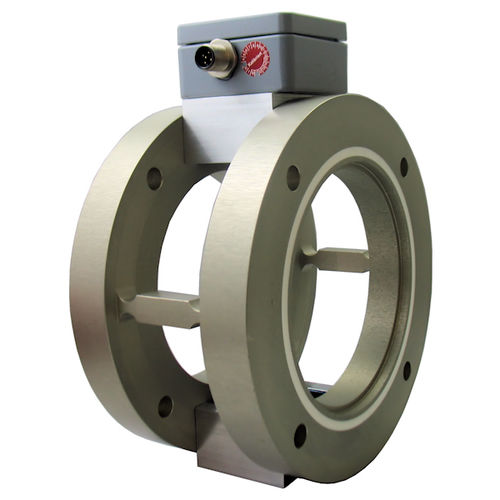

Rotations-Drehmomentsensor TD175e

mit Flanschanschluss

Typ: Drehmomentsensor; Nennmoment: 10 Nm / 20 Nm / 50 Nm; Genauigkeitsklasse: 0,1 %; Abmessungen: Ø 175 mm x 98 mm; innerer Teilkreis: 149 mm; Innenbohrung: 108 mm; mit integrierten Messvertärker GSV-1A 010/250/2/M12, montiert an dem Drehmomentsensor TD175; Anschluss: M12 Steckverbinder, Gegenstecker mit 5 m Kabel SAC-5P- 5,0-PUR/M12FS SH; Material: Aluminium Legierung; inkl. Werkskalibrierschein "Systemkalibrierung-5": Kalibrierung der Messkette (Drehmomentsensor+Messverstärker); 3 Messreihen mit je 5 Messpunkten; Messung der Spannweite, der relativen Kennlinienabweichung und der relativen Linearitätsabweichung; Messung des Isolationswiderstandes, des Sensor-Kennwertes, der Nullabweichung des Sensors; Messung des Nullpunkt-Rückkehr Fehlers; Nachweis der Rückführbarkeit auf DAkkS; Drehmomenteinrichtung; Anbringen einer Kalibriermarke am Gerät; Maximalmoment: 10 Nm; Rechtmoment: 0%-25%-50%-75%-100%-0%; Linksmoment: 0%-25%-50%-75%-100%-0%; Messung des Sensor Kennwerts in mV/V und des Kennwerts der Messkette; Justage der Anzeige;
