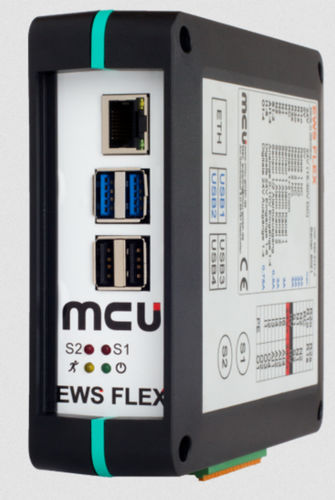

Datenanalysesystem EWS FLEX

automatisch

MCU bietet mit der EWS FLEX BOX eine bislang nicht gekannte Lösungsvielfalt. Das System lässt sich an unterschiedlichste Anforderungen anpassen und ist in dieser Kombination einzigartig. Anschluss von bis zu 2 Hybrid-Sensoren (3D Beschleunigung MEMS + Piezo einachsig) Kollisionsüberwachung mit schneller Abschaltung; Festlegung von Grenzwerten mittels M-Befehlen; Anlagenkommunikation über OPC UA: Werkzeuglimits; Auslesen Maschinendaten (konfigurierbar im Editor) Grafische Anzeige/Analyse in der generischen Oberfläche (läuft unter Linux oder via VNC in der Steuerung) Verfügbare Module: Logbuch Maschinenhistorie: Kollisionen, Vibration RMS, Alarme, Warnmeldungen etc.. Collision Prevention: Verhinderung von Kollisionen als Folge von Fehlbedienungen Schwingungsverlauf: Speicherung Signalverlauf für jedes Kollisionsalarmereignis Spindel Check-Up: Betriebszeit Spindel wird sowohl für Vibrations- als auch für Temperaturbereiche akkumuliert 3 Achsen Echtzeitdaten: Visualisierung der Spindelvibrationen (3 Achsen) während des Bearbeitungsprozesses Technische Daten: Einplatinen-Computer mit Linux, 4GB Ram, 32GB Festplatte Bis zu 2 Sensoren MODBUS RTU 6 Digitale Eingänge 24V 4 Halbleiterausgänge 1 schneller Kollisionsausgang direkt vom Sensor 3 Umschaltkontakte für 3 Grenzwerte (1x zweikanalig für Schnellstopp über Notauskreis der Maschine) RJ45 Buchse für TCP/IP Verbindung zur Steuerung oder zu einem PC
