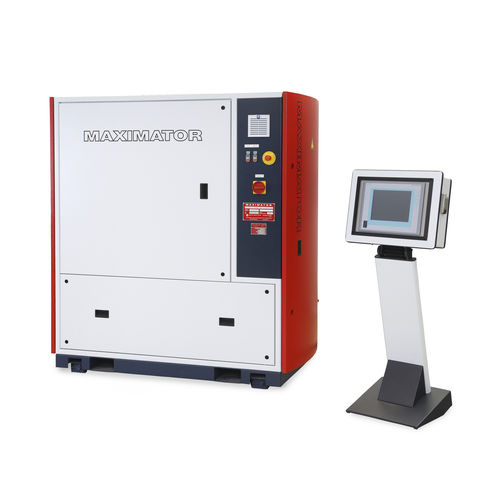

Wassereinspritzsystem für Formmaschine WID/DV/2/300/1,5

Wasserinnendruckanlage Die MAXIMATOR-Wasserinnendruckanlage eignen sich für WIT-Anwendungen im Bereich der Serienproduktion von Bauteilen mit großen Querschnitten oder Kanälen. Charakteristisch für diese Verfahrensvariante sind die wesentlich kürzeren Taktzeiten und die nicht anfallenden Gaskosten. WID/DV/2/300/1,5 Wasserinnendruckanlage für bis zu 300 bar Die MAXIMATOR-Wasserinnendruckanlage kombiniert durch die Verbindung von Volumen- und Druckregelung zwei Anlagenkonzepte in einem System. Diese Innovation führt zu einer großen Erweiterung des Anwendungsspektrums in der Kunststoffindustrie. Der Druckaufbau erfolgt über eine elektromotorisch betriebene Dreikolbenpumpe. Für jede Kavität ist eine Druckspeicherung vorhanden. Die Injektorsteuerung wird mittels Druckwasser realisiert. Der Druckspeicher versorgt über ein Proportionalventil entweder direkt oder über einen Druckkolben das Werkzeug. Es kann nach Erhalt des Startsignals sowohl ein geregelter Volumenstrom als auch eine Druckregelung erfolgen. Durch die zusätzliche Volumenstrommessung wird in beiden Fällen das gesamt eingebrachte Volumen gemessen. Die vorgegebenen und erzeugten Werte werden grafisch auf dem Touch-Panel dargestellt. Die Anlage besitzt weiterhin eine Temperatur und Füllstandsüberwachung. Nach der Druckentlastung kann das Bauteil mit Druckluft ausgeblasen werden. - volumenstrom- & druckgeregelte Anlage - Kurvenform frei mit Rampenfunktion programmierbar - kompakte Bauweise für 2 Kavitäten - Bauteilentleerung durch Ausblasen - separate Volumenüberwachung jeder Kavität auch bei reiner Drucksteuerung - TIK-WIT Verfahren anwählbar
