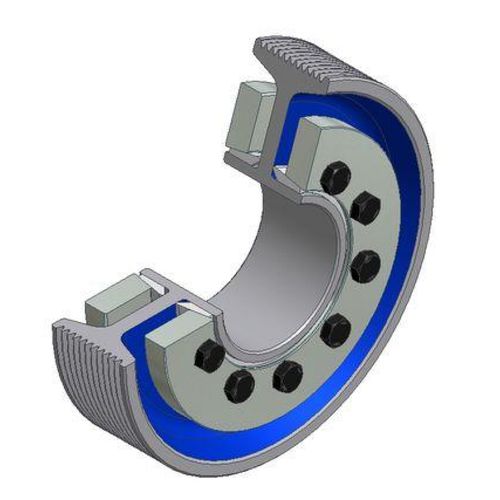

Starre Kupplung MAV 2108 seriesSchrumpfscheibenWelleTrocken
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- starr, Schrumpfscheiben
- Produktanwendung
- Welle
- Weitere Eigenschaften
- Trocken
- Befestigung
- Flansch
- Drehmoment
Max: 1.300.000 Nm
(958.830,7941 ft.lb)Min: 11.000 Nm
(8.113,1836 ft.lb)
Beschreibung
außenverriegelung für Hohlwelle (Nabe) - Wellenverbindung
selbstlösende Kegel, gefettet mit MoS2 (μ = 0,05)
schrauben müssen mit MoS2 (μ = 0,10) gefettet sein
verzinkte Außenringe
O-Ring zwischen den Außenringen ab Größe d = 140 mm und darüber
MAV 2108: leichte Baureihe, geringe Leistung
in den Versionen HALF HC und HT sind die Leistungen um 50% reduziert
toleranz des Nabenaußendurchmessers: h8
oberflächengüte von Welle und Nabe Ra < 3,2 μm
kontaktfläche Welle - Nabenbohrung fettfrei und trocken (μ = 0,15)
Merkmale
geschlitzter Innenring geteilt (Anzahl 2 in geteilt, Anzahl 1 in HC und HT)
vorderer Außenring (geteilt, HC)
hinterer Außenring (geteilt, HT)
schrauben sind auf Anfrage separat erhältlich
---
