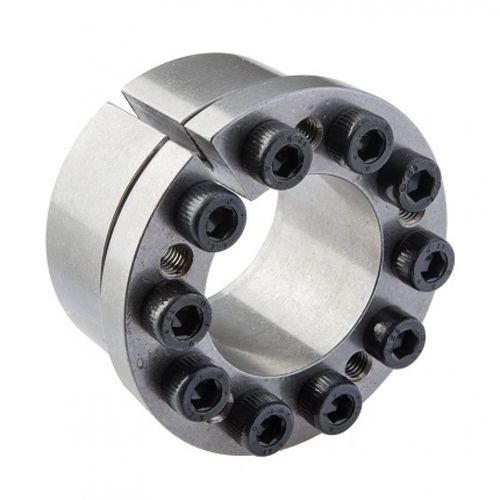

Starre Kupplung MAV 2061 SpreiznabeWelleWelle-Nabe-Verbindungen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- starr, Spreiznabe
- Produktanwendung
- Welle
- Aufbau
- Welle-Nabe-Verbindungen, selbstzentrierend
- Weitere Eigenschaften
- mit Drehmomentmessung
- Befestigung
- Flansch
- Drehmoment
Min: 22 Nm
(16,2264 ft.lb)Max: 684 Nm
(504,4925 ft.lb)
Beschreibung
welle-Nabe-Sicherung mit mittlerer bis hoher Drehmomentkapazität
einkegelige Ausführung, selbstzentrierend, selbsthemmend
universell einsetzbar, besonders empfohlen für Servo- und Schrittmotoren
keine axiale Bewegung der Nabe bei der Montage
gute Biegemomentaufnahme
wellentoleranz h7-h11; Nabenbohrungstoleranz H7-H11
oberflächengüte der Wellen- und Nabenbohrung Ra< 3,2 um
Zusammensetzung
geschlitzter Innenring, mit eingearbeitetem Abdrückgewinde
geschlitzter Außenring
satz Zylinderschrauben mit Innensechskant, Klasse 12.9
---
Kataloge
MAV - Mini Serie
20 Seiten
MAV 2061
2 Seiten
